דודו הצדיק , נתן לי במתנה מרנטס 2270
http://www.hifiengine.com/manuals/marantz/2270.shtml
הפנל קצת שבור , וחסרים הרבה מכסים של כפתורים
ואין את הארגז מעץ .

אני אנסה לתקן אותו בעזרתכם האדיבה

המגבר נדלק , יש תאורה . הממסר גם נפתח .
אבל יש זמזום חזק מהרמקולים משתי הערוצים .
חשבתי אולי צריכים לכוון ביאס או DC OFFSET

אבל איך זה שהזמזום אותו דבר משתי הערוצים ?
יש מצב שמשהו במסלול האדמה לא תקני ?

תודה לעונים

האפשרות הסבירה ביותר והנפוצה ביותר היא שהקבלים האלקטרוליטיים בספק הכוח התייבשו. יש להחליף אותם.
עדיף שתמסור את הרסיבר לטכנאי.
יאיר פורמן מומלץ לטיפולים כאלה.

טוב צריך לארגן קבלים גדולים .. הלוואי שזה רק הקבלים .
משהו מוזר הוא שמהקבל הראשי של ספק הכח , מהפלוס שלו , משורשר בטור , קבל 4700 מיקרו לאדמה\שאסי .

לא ראיתי אף פעם דבר כזה , ידוע לך למה זה מיועד ?

עריכה : ניתקתי אותו הזמזום פחת בחצי .

איני יכול לדעת מבלי לראות את השרטוט החשמלי.

אני חושד שמישהו התעסק עם המגבר .
13MF הכוונה ל מילי פאראד ? לכן זה אומר 13000 מיקרו פאראד ?
אין בסרטוט שום קבל ראשי שמחובר לאדמה .
ולמעשה הקבלים הראשיים שלי הם 9000 מיקרו .

דרך אגב , ניתן להוריד את הסכימה מהלינק בהודעה הראשונה .
צריך רק להירשם לאתר .

אכן.

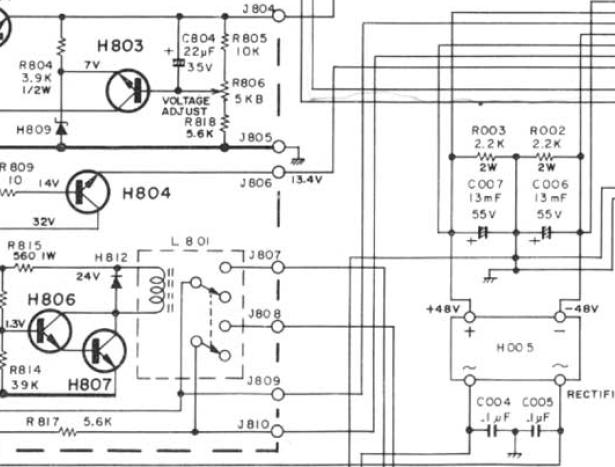

שני הקבלים של 13mF מחוברים להארקה.

הם משורשרים בטור כאשר האמצע מחובר לאדמה ,
אבל מה שהיה אצלי הוא , שבמקום קבלים של 13000
שמו 9000 ומיציאת הפלוס חיברו בטור קבל של 4700 כאשר המינוס שלו חובר לאדמה .

הקבלים לא משורשרים בטור.
קבל אחד מחובר בין המתח (+) לאדמה והקבל השני מחובר בין המתח (-) לאדמה.
אני חוזר על המלצתי, בשלב ראשון להחליף את 2 הקבלים האלה, מומלץ לערך המקורי שלהם.

בדקתי DC ביציאת הרמקולים והיה DC גבוה בשתי הצדדים .
כיוונתי DC OFFSET בצד ימין בהצלחה כפי ההוראות בחוברת .
בצד שמאל משום מה אי אפשר לרדת פחות מ 200 מילי וולט DC
חשבתי אולי כיוון הביאס יפתור את זה , כיוונתי ביאס וזה לא עזר .
עדיין יש 200 מילי וולט DC בצד ימין .

צריך בהזדמנות לעשות קניה של קבלים ואולי גם טרנסיסטורים .
ואז אני אעשה החלפה מסיבית של רכיבים .
הבעיה בוודאות ב POWER .

זאת לא הבעיה היחידה. נראה לי שנדרש תיקון על-ידי טכנאי.
