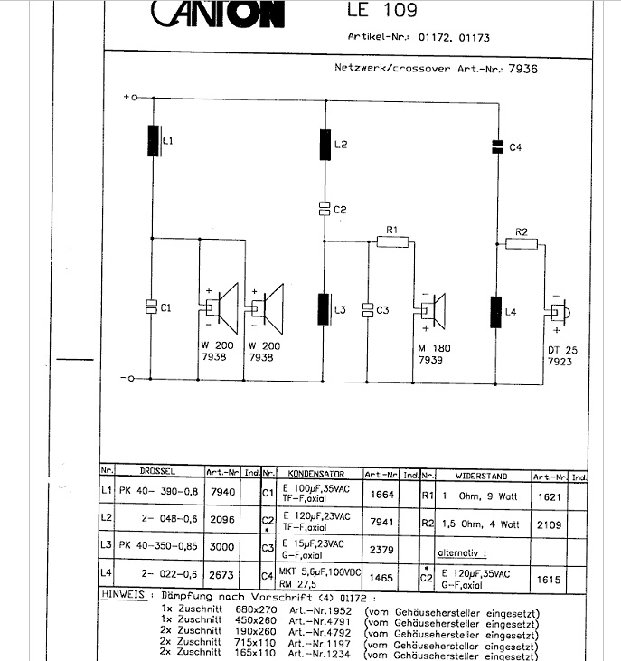

יש לי סכימה רשמית של הרמקולים של canton le 109
אני מנסה להבין מה הערכים של הסלילים , לא כל כך הבנתי .

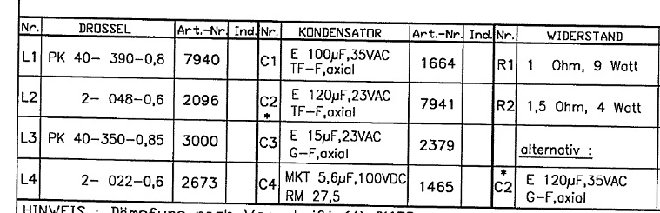

אם הבנתי נכון לדוגמא סליל 1 הוא 3.9mH ו 0.8OHM
ומה אומר PK 40 ?

קשה להבין מה כתוב. ממה שאני רואה:
סליל 1 39mH 0.8Ohm מסוג steel core
סליל 2 4.8mH 0.8Ohm מסוג air core
סליל 3 35mH 0.85Ohm מסוג steel core
סליל 4 2.2mH 0.5Ohm מסוג air core

אולי עכשיו זה יהיה יותר ברור

סליל 1 39mH 0.8 Ohm מסוג steel core
סליל 2 4.8mH 0.6 Ohm מסוג air core
סליל 3 35mH 0.85 Ohm מסוג steel core
סליל 4 2.2mH 0.6 Ohm מסוג air core

לגבי התנגדויות תנסה למצוא סליל עם התנגדות כמה שיותר קרובה למה שרשום אפשר 10%-/+.

39mh לא נשמע הגיוני לקרוס אובר נראה יותר כמו 3.9mh

מדובר ב- Low pass

אם אני מחשב לפי המחשבון הזה את ה LPF
http://sim.okawa-denshi.jp/en/RLClowkeisan.htm
אז אם L1 הוא 3.9mH אז נקודת החיתוך ב 260HZ שזה די קרוב להגדרות הרמקול שאמרו 300HZ
אם L1 הוא 39mH אז נקודת החיתוך הוא ב 80HZ , לא נשמע הגיוני .

צודק, בהנחה שההתנגדות של כל האלמנטים היא 4Ohm (שני וופרים 8Ohm במקביל).
נקבל:
סליל 1 3.9mH 0.8 Ohm מסוג steel core
סליל 2 0.48mH 0.6 Ohm מסוג air core
סליל 3 3.5mH 0.85 Ohm מסוג steel core
סליל 4 0.22mH 0.6 Ohm מסוג air core

תבוא עם הרמקול ואמדוד לך במדוייק.

תודה יאיר , למעשה הרמקולים עובדים מצוין
רק רציתי לוודא שהקרוס אובר ברמה סבירה ולא איזה משהו בזיוני
