בעקבות ההתעניינות הרבה

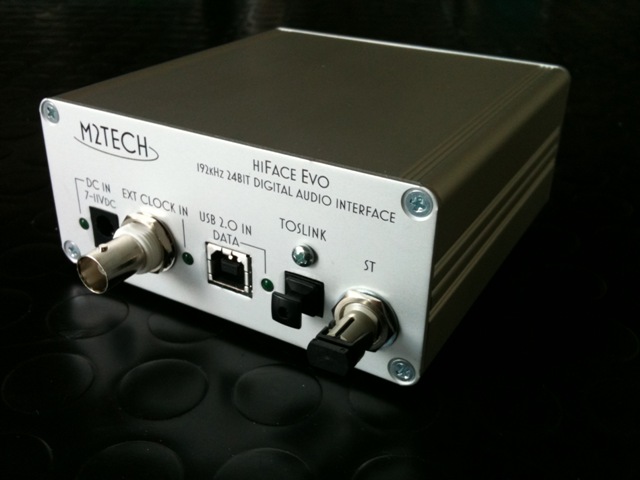

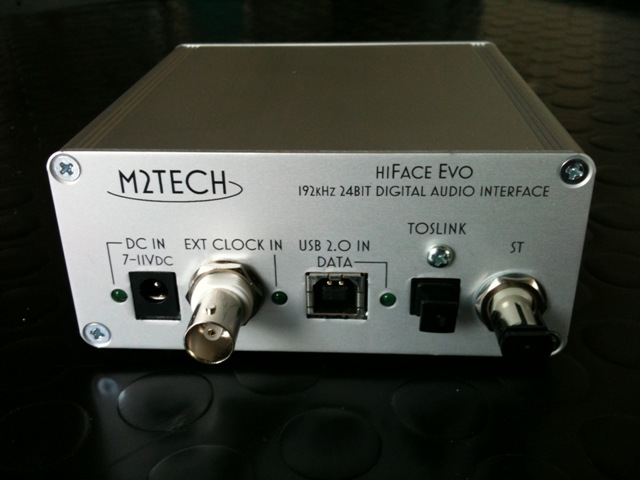

בפרסום דסק החדשות שלנו על מוצרי M2TECH החדשים, אנו שמחים לעדכן בפרטים סופיים של גירסת היצור של ה- hiFace Evo ואפילו כמה תמונות.
פרטים טכניים:
תדרי דגימה נתמכים: 44.1khz, 48khz, 88.2khz, 96khz, 176.4khz, 192khz
רזולוציה (או גודל מילה, או עומק דגימה): 16 עד 24 ביט
כניסות: USB, Master Clock
יציאות:
SPDIF בקונפיגורציות RCA ו BNC
AES/EBU בקונפיגורצית XLR
יציאות אופטיות: ST ו toslink
I2S בקונפיגורצית RJ45
מתח כניסה: 7-11 וולט DC
מתח כניסת Master Clock: וולט 3.3
מתח יציאת I2S: וולט 3.3 וזרם 25ma
מידות: רוחב 10.5 ס"מ גובה 5 ס"מ עומק 14.2 ס"מ (לא סופי)
הערות:
ה- Evo תומך בקידוד channel status bits ונתוני דגימה על הסטרים בשני הפורמטים (SPDIF ו AES/EBU)
ה- Evo מזהה אוטומטית חיבור Master Clock ומשתמש בו כאשר נוכח
ה- Evo מאפשר הגדרת channel status בפורמט AES/EBU בין שיטת ה- consumer ל pro בעזרת ג'אמפר פנימי.
יציאת ה- ST מאפשרת קישור של עד 1.6 ק"מ על פי ה-
spec הזה.
And for our English speaking friends:
Technical Details:
Size: 105x50x142mm (w x h x d, total)
Sampling frequencies (kHz): 44.1, 48, 88.2, 96, 176.4, 192
Resolution (bits): 16 to 32
Inputs: USB 2.0, supply, master clock
Outputs: S/PDIF x2 (RCA & BNC), AES/EBU (XLR), optical Toslink, optical ST, I2S (RJ-45).
Supply voltage: 7-11VDC
Supply current: 60mA (I2S not driven) (to be confirmed)
Master clock input voltage: 3.3V
I2S output voltage: LVCMOS (3.3V) with 25mA current capability on each line
Notes:
hiFace Evo is compliant with S/PDIF and AES/EBU specifications for channel status bits. Sampling frequency and other information are encoded.
hiFace automatically recognize the presence of a clock on the master clock input and switches to that signal whenever available.
AES/EBU channel status settings can be chosen between consumer and professional by a jumper on the PCB.
ST output is compliant with Avago application note
AV02-0723EN.pdf for links up to 1.6km.
