אני מחפש טרנטסיסטור תחליפי ל 2SA484
אני משתמש באתר הזה למצוא תחליפי
מה אומר הנתון CAPS והאם הוא קריטי ? הוא זניח ?
http://alltransistors.com/crsearch.php? ... &caps=TO39


ערב טוב

הנתון CAPS מציין את המארז, או הגודל והצורה החיצוניים. אם לא רוצים לבצע כל מני מניפולציות, חשוב שהמרחק בין שלושת המוליכים, או "הרגליים" של הטרנזיסטור יהיו זהים למקורי. כמו כן חשוב לשים לב לאיזו יחידה פנימית (E, B, C) הולכת כל רגל.

תודה יהושע , אז אני מניח שזה ממש לא קריטי סוג ה CAPS

אכן, כפי שכתבתי למעלה.
רק חשוב לוודא את המיקום של E, B, C.

במקום לפתוח שרשור נוסף , אני אשמח יהושע אם אתה או מישהו אחר יענה על השאלה .
אני לומד קצת על מגברי הפרש (OPAMP )

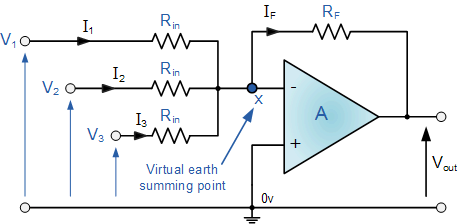

פה יש הגברה של 3 סיגנלים
המשוואה של היציאה היא כזאת

VOUT = - RF/RIN (V1+V2+V3


עכשיו השאלה שלי היא כזאת , האם היציאה היא פשוט חיבור המתחים ?
או שנגיד אם נכניס בשלושת הכניסות 3 סיגנלים של אודיו . אז היציאה תנגן את כל כולם בו זמנית ? או שהיצאה תעשה חיבור למתחים ואז מן הסתם האודיו יהיה משובש .

בכניסת מגבר השרת יש 3 אותות מבוא, אשר כל אחד מהם מתחבר למגבר דרך Rin נפרד.
למגבר השרת יש הגבר, הנקבע על ידי היחס בין Rf לבין Rin .
אם הערך של Rin זהה לכל שלוש אותות המבוא, ההגבר יהיה זהה לשלושתם. אם הוא שונה, ההגבר יהיה שונה.
סך כל ההגבר לשלושת האותות גם יחד יהיה:
