שאלה לאלקטרונאים

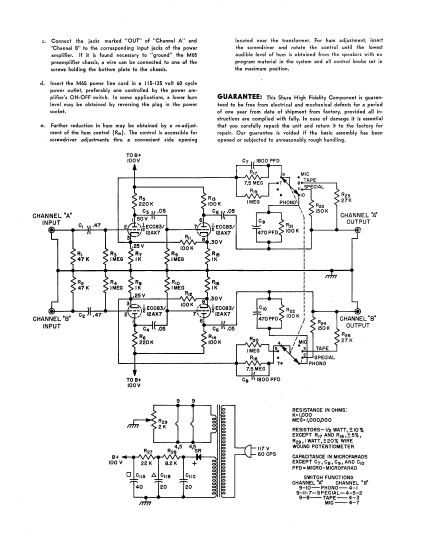

יש לי את הפונו הזה שבניתי בזמנו וחשבתי לחברו ל DYNACO ST 70 בתור פרה זמני.

בעיות: בספק כח, במקום הדיודה סלניום המקורית, שמתי גשר דיודות והשנאי מוציא 100V , מה שמקפיץ את ה B+ ל 170V ! טעות של ילדים...
שאלה: האם ישנה דרך להוריד את המתח B ל100V , מבלי להחליף את השנאי?
ועוד שאלה ,אם אני רוצה להוסיף פוטנציומטר לווליום,איזה ואיפה יש למקמו ?
תודה מראש
http://cdn.shure.com/user_guide/upload/985/us_pro_m65_ug.pdf

שלום ראיתי את ההודעה שלך גם ב HT .
הסכימה לא ברורה .
תעלה לאתר את התמונה באיכות טובה לאתר חיצוני ותן לינק .
ותסביר בוודאות איזה בדיוק חלק החלפת ובמה .

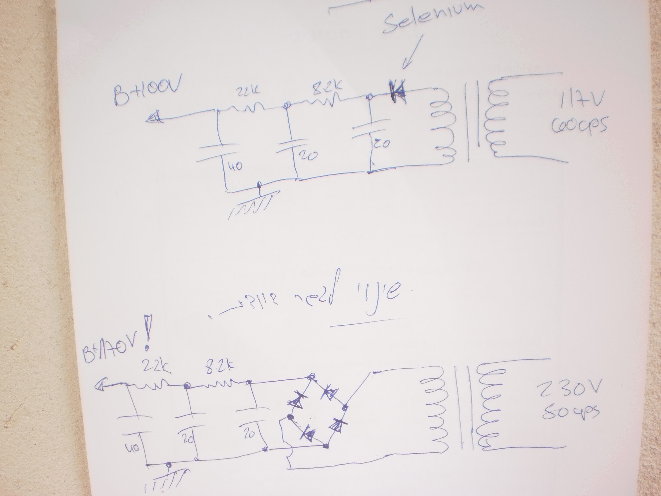

השינויים בספק כח
מצטער על איכות התמונה
העליון הוא המקורי

בתמונה העליונה והתחתונה זה אותו שנאי ? אם כן למה ציינת מתחים שונים לשנאי (אחד 230 ואחד 117 ) ?

בתמונה העליונה העתקתי את הספק המקורי לפי הסכימה המקורית
בספק שבניתי השנאי עם פרימר של V230 והסקונדר הוא V100

1. לא ייגרם כל נזק לשפופרות האלה כאשר המתח הגבוה הוא 170 וולט.
2. אם אתה רוצה להוריד את ערך המתח הגבוה, שנה את הנגד R28 בספק המתח מ- 2.8K לנגד של בסביבות 18K-20K , בהספק של 1W (וואט אחד).
3. לא מומלץ לחבר בקר עוצמה (volume control) לקדם-פונו הזה, משום שיש לו עכבת מוצא גבוהה מאד. אם אתה מתעקש לחבר לו בקר עוצמה, שים פוטנציומטר של 100K או יותר במוצא (יציאה), כאשר המוצא ייצא מהזחלן (הרגל האמצעית) של הפוטנציומטר.
4. בגדול, הקדם-פונו הזה אינו מוצלח במיוחד, אבל הוא יותר טוב מכלום.

תודה לך על תשובתך
לגבי סעיף 4 :הבנתי שה PAS 2 \ 3 של DYNACO מתאים ל ST 70 שלהם
עיינתי קצת בתכניות של ה PASים במחשבה לבנות משהו דומה, אבל יש שם הרבה כניסות שלא נראה לי שאשתמש בהם(טייפ, מיקרופון, קרמי )לטעמי בימינו זה מיותר וגם מסבך,בשבילי לפחות, את הבנת התכנית ובנייתו
האם תוכל להפנות אותי לתכנית עבור פרה שמתאים ל ST 70(רצוי מבוסס 12AX7) , שגם מתאימה לחובבים מתחילים
תודה

מצורפים שרטוטים חשמליים של שני מעגלים שונים.

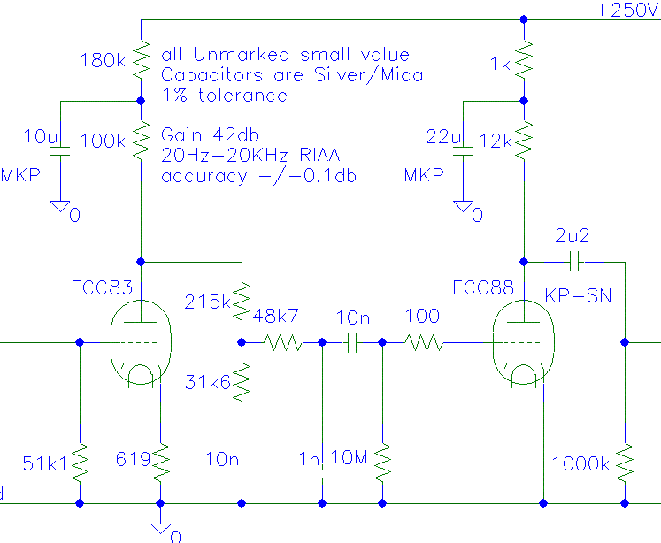

הראשון הוא מעגל שתוכנן על ידי תורסטן לואש (Thorsten Loech) , שהוא המתכנן של חברת AMR .
השרטוט לא כולל מעגל ספק מתח. אם תרצה, אשרטט מעגל ספק מתח מומלץ.
זה המעגל:

השני הוא מעגל שתוכנן על ידי סלס (Salas) , חובב עשה-זאת-בעצמך ידוע מיוון.
זה מעגל הקדם-פונו:

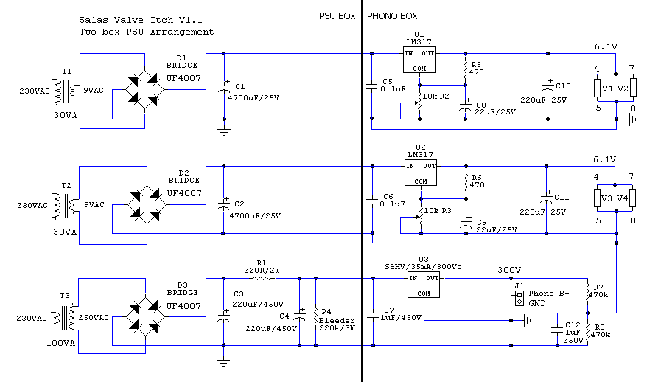

וזה מעגל ספק המתח שלו:

דיונים בעניין קדם-פונו זה תמצא כאן:
http://www.diyaudio.com/forums/analogue-source/140635-v ... phono.html .

בגדול, שני המעגלים האלה מבוססים על קונספציה דומה ועל טופולוגיה דומה.
שניהם אמורים להישמע נהדר, כנראה שטוב יותר מאשר מרבית המוצרים המסחריים.

נ.ב.,
השרטוטים למעלה לא כל כך ברורים. להלן קישורים לשרטוטים ברורים יותר.
המעגל של תורסטן: http://www.gomeh.com/1/Thorsten-s_DC_Phon.gif .
המעגל של סלס: http://www.gomeh.com/1/Salas_Valve_Itch_v1.2.png .
מעגל ספק המתח של סלס: http://www.gomeh.com./1/Salas_Valve_Itch_v1.1_PSU.gif .
בהצלחה.

דבר נוסף,
אני מתכנן לבנות שלושה מעגלי קדם-פונו, על מנת שאוכל להשוות ביניהם.
המעגל האחד הוא המעגל של סלס שהבאתי כאן.
השני הוא מעגל של תורסטן, מעגל שונה מזה שהבאתי כאן, עם שפופרות נדירות ויקרות, מבוסס על LCR – לכן לא הבאתי שרטוטים שלו.
המעגל השלישי מבוסס על רכיבי JFET שאינם מיוצרים עוד וכיום לא ניתן להשיג אותם – לכן לא הבאתי את השרטוטים שלו.

להערכתי, המעגל של תורסטן ינצח (מבחינת איכות הצליל) – אבל עוד חזון למועד.
אם הערכתי תתברר כנכונה, אשמח למכור לך את המעגל של סלס, בעלות הרכיבים בלבד, לא כולל עבודה. כמובן, תוכל לשמוע אותו טרם הרכישה. במקרה כזה, כל מה שיהיה עליך לעשות הוא למתקן את המעגלים בקופסה מתאימה – עדיף אפילו שתי קופסאות נפרדות – אחת לקדם-פונו עצמו והשנייה לספק המתח.
העניין הוא שזה ייקח לי זמן, כנראה שכמה חודשים.

את המעגל המבוסס על הרכיבים מסוג JFET לא אציע למכירה, משום שאם יישרף אחד מהרכיבים האלה, הקונה לא יוכל להשיג רכיבים אחרים, או שיהיה עליו להשקיע מאות רבות של דולרים על מנת לרכוש רכיבים רבים כאלה כדי לברור מתוכם רביעיות מתואמות.

אם המעגל המבוסס על הרכיבים מסוג JFET ינצח, אציע למכירה גם את המעגל של תורסטן בצירוף מספר רב של שפופרות חלופיות. יש לי לפחות עשר שפופרות מכל סוג.
