טיפול בחשמל למערכות שמע



תופעות במתח אספקת החשמל המנחיתות את האיכות הנשמעת במערכות שמע


במתח אספקת החשמל הביתי קיימות מספר תופעות המנחיתות את איכות הצליל הנשמעת לאוזן במערכות שמע.

תופעות אלה הן:
• רכיב ז"י (זרם ישר, DC)
• הרמוניות של תדר הרשת (בארץ 50 הרץ).
• תנודות במתח הרשת.
• הפרעות בתדרי רדיו (RFI – Radio Frequencies Interferences).
• רעשים שמקורם בתשתית רשת החשמל הביתית עצמה

רכיב ז"י והרמוניות נוצרים בעיקר בשל עומס לא שווה של שלוש הפאזות של רשת אספקת החשמל.

תנודות במתח הרשת המסופק לבית הן בלתי נמנעות. הן נגרמות מעומסים משתנים על רשת החשמל לאורך שעות היממה וכן בסופי שבוע. לעתים, גם מכשירי חשמל ביתיים שונים – ולעתים אפילו מערכת השמע עצמה – גורמים לתנודות במתח החשמל בתוך הבית, מעבר לתנודות במתח הרשת המסופק לבית.

הפרעות בתדרי רדיו מגיעות ממגוון רחב של מקורות.

חלק מהמקורות להפרעות בתדרי רדיו הם מחוץ לבית, ביניהם:
• משדרי רדיו וטלוויזיה.
• מכשירי קשר (צבאיים ואזרחיים).
• מכשירים שונים בבתי מלאכה ובתי חרושת סמוכים.
• משדרים (אנטנות) של רשתות סלולאריות.

חלק מהמקורות להפרעות בתדרי רדיו הם מתוך הבית, אבל חיצוניים למערכת השמע, ביניהם:
• מכשירי טלפון סלולאריים.
• מכשירי טלפון אלחוטי.
• מנועים חשמליים (כמו מנועים של מקרר חשמלי ומזגן אויר).
• מקלטי טלוויזיה וצגי מחשבים.
• מחשבים.
• מכשירי אל-פסק למחשבים.
• רשתות מחשבים אלחוטיות ביתיות.
• מודמים למחשבים.
• עמעמים (דימרים) לתאורה.
• נורות פלואורסצנט.
• תנורי מיקרוגל.
• מכונות גילוח חשמליות.
• ממירים לקליטת שידורי טלוויזיה בלוויין ובכבלים.
• ספקי מתח ממותגים, כולל ספקי מתח קטנים הנתקעים בקיר, המשמשים למחשבים ניידים ולמכשירים שונים אחרים.
• צגים של מכשירים שונים, כאשר הם בפעולה, בהם צגים של מכשירי שלט-רחוק וכן צגים של מכשירים שונים במערכת השמע עצמה, כמו נגנים, רסיברים ולפעמים גם מגברים מסוימים.

בנוסף לכל אלה, ספק המתח הנמצא בכל מכשיר חשמלי השייך למערכת השמע (מגברים למיניהם, רסיברים, נגנים וכו') מייצר רעשים בתדרי רדיו. רעשים פנימיים הנוצרים בתוך מגברים וציוד אלקטרוני אחר הם נושא נפרד – לא נדון בו במאמר הזה. נושא זה הוא יותר מעניינם של יצרני ציוד שמע ושל אנשים הבונים בעצמם ציוד שמע בבנייה עצמית.

האופן בו תופעות שונות משפיעות על מערכות שמע


• רכיב ז"י על מתח הרשת עלול לגרום לשנאי הכוח הנמצאים בכל מכשיר כמעט להיכנס לרוויה מוקדם יותר מאשר ללא רכיב ז"י.
• דינן של הרמוניות של תדר מתח הרשת כדין הפרעות בתדרי רדיו.
• תנודות במתח הרשת עלולות למכשירים שונים, בעיקר למגברים, לפעול בנקודות עבודה שונות, כאשר צליל המגברים הוא שונה בנקודות עבודה שונות.
• הפרעות בתדרי רדיו הן גורם מרכזי להנחת איכות הצליל הנשמעת במערכות שמע. פירוט והרחבה יובאו בהמשך.

השפעת הפרעות בתדרי רדיו על מערכת השמע


תדרי השמע המקובלים, דהיינו, התדרים אותם שומעת אוזן האדם, בין 20 הרץ בתחום התדרים התחתון (תדרים נמוכים) ועד 20 קה"צ (20 קילוהרץ, או 20 אלף הרץ) בתחום התדרים העליון (תדרים גבוהים). עם הגיל, רגישות אוזן האדם לתדרים גבוהים יורדת. אצל אנשים מבוגרים מאד הרגישות לתדרים של מעל בסביבות 15 קה"צ היא נמוכה מאד, עד אפסית. אצל אנשים זקנים הרגישות יורדת לתדרים נמוכים יותר, לפעמים גם עד 10 קה"צ. אצל אנשים זקנים מאד, לפעמים השמיעה נחלשת מאד בכל התדרים והם נזקקים לעזרים מיוחדים המאפשרים להם לשמוע.

תדרי רדיו נחשבים לתדרים שבין 30 קה"צ ועד 300 ג'יגה-הרץ (300 מיליארד הרץ). מדובר בתדרים שהם מעבר לתחום השמע המוסכם, תדרים להם, על פי המוסכם, אוזן האדם אינה רגישה, או תדרים אותם, על פי המוסכם, אוזן האדם אינה שומעת.

לכאורה, תדרים אלה לא אמורים להפריע למערכת השמע, משום (שעל פי המקובל) אנחנו לא שומעים אותם. הניסיון מראה שרעשים בתדרי רדיו משפיעים לרעה אל איכות הצליל של מכשירים אלקטרוניים שונים (מגברים, נגנים וכו') במערכת השמע. תדרי רדיו פוגעים במיקרו-דינאמיות ובפירוט של הצלילים המועברים ומוגברים על ידי מערכת השמע.

ההסבר הטכני לכך הוא זה:
אמנם אוזן האדם אינה רגישה לתדרים שמעל 20 קה"צ – או לפחות זאת המוסכמה – אבל מרבית המעגלים האלקטרוניים אינם מבדילים בין תדרים של עד 20 קה"צ ותדרים גבוהים יותר. יתר-על-כן, יש מגברים המתהדרים בתחום הענות תדר של עד 100 קה"צ ויותר.

כאשר במעגל אלקטרוני מסוים נמצאים גם אותות (signals) בתדרים של עד בסביבות 20 קה"צ, דהיינו, אותות בתדרי שמע, על פי המוסכם – וגם אותות בתדרים גבוהים יותר (שהם ההפרעות בתדרי רדיו שחדרו לאותם מעגלים) – האותות בתדרים השונים מתערבלים אלו באלו ויוצרים צורת גל מורכבת, המורכבת מכלל התדרים השונים. דהיינו, ההפרעות בתדרי רדיו משנים את צורת הגל של האותות בתדרי השמע במעגלים השונים של המכשירים במערכת השמע. כך, על ידי שינוי צורת הגל של האותות בתדרי שמע, האותות בתדרי הרדיו משפיעים גם על האותות בתדרי השמע.

התוצאה מובחנת על ידי האוזן. כאמור, התוצאה של אותם אותות בתדרי רדיו היא פגיעה במיקרו-דינאמיות ובפירוט של הצלילים בתדרי השמע, המהווים את המוסיקה.

הבהרת עניין ערבול התדרים השונים וצורת הגל המורכבת:
כל הקולות האנושיים וכן כל מכשירי הנגינה האקוסטיים ומרבית כל הנגינה בכלל מפיקים צלילים המורכבים מתדר יסוד בצירוף הרמוניות, שהן צלילים בכפולות של תדר היסוד. לדוגמא, כאשר צליל יסוד מסוים הוא בתדר של 1 קה"צ, ההרמוניה השנייה של אותו צליל תהיה בתדר של 2 קה"צ, ההרמוניה השלישית תהיה בתדר של 3 קה"צ וכך הלאה. בדרך כלל, עוצמתן של ההרמוניות נמוכה יותר מעוצמת הצליל המקורי.


אופן חדירת הפרעות בתדרי רדיו למערכת השמע


ראשית חשוב להפנים שגלי רדיו מתפשטים גם באוויר ובחלל הריק. כך, שידורי רדיו, טלוויזיה, מכשירי קשר וטלפונים סלולאריים נקלטים למרחקים, לפעמים גם מרחקים של אלפי קילומטרים.

שנית חשוב להפנים שלא קיימת סביבת מגורים רגילה החסינה לחלוטין בפני הפרעות חיצוניות בתדרי רדיו. אמנם קירות הבית מהווים מידה מסוימת של מיסוך לתדר רדיו, אבל עדיין תדרי רדיו שונים חודרים את הקירות. כך אנחנו יכולים לקלוט בתוך הבית שידורי רדיו באמצעות אנטנה פנימית וכן להשתמש בטלפונים סלולאריים. לשם המחשה: כאשר אני נכנס לחניון תת-קרקעי מסוים, עם הירידה לקומה אחת מתחת לפני הקרקע, מקלט הרדיו ברכב שלי מפסיק לקלוט תחנות רדיו. עם זה, הטלפון הסלולארי שלי ממשיך לתפקד (לקלוט ולשדר) גם מספר קומות מתחת לפני הקרקע.

חלק ניכר ההפרעות בתדרי רדיו חודרים למכשירים השונים במערכת השמע דרך רשת החשמל. המארזים של המכשירים השונים (מגברים, נגנים וכו'), כאשר הם מתוכננים ובנויים נכון וכאשר הם מוארקים, מהווים מיסוך בפני חדירת הפרעות בתדרי רדיו מהאוויר אל פנים המכשיר דרך המארז, לפחות במידה מסוימת.

דרכים ואמצעים לסינון הפרעות בתדרי רדיו ברשת החשמל

האמצעים המקובלים ביותר לסינון הפרעות בתדרי רדיו ברשת החשמל הם:

• מסנני תדרי רדיו
• שנאים מבדלים
• משחזרי מתח, או מעצבי מתח (Power Conditioners או AC Regenerators).

מסנני תדרי רדיו

מדובר במסננים סבילים (פסיביים) הבנויים מסליל, או מספר סלילים, בצירוף מספר קבלים.
יתרונות:
• מחיר זול, יחסית (בהשוואה לפתרונות אחרים).
חסרונות:
• קשה עד בלתי אפשרי לקבל סינון מלא ומושלם של הפרעות בתדרי רדיו ממסנן סביל (פסיבי).
• כאשר תכנון המסנן ובנייתו אינם נכונים, או כאשר הזרם לו נועד המסנן נמוך מצריכת זרם השיא של הציוד לו מחובר המסנן – המסנן יפגום בדינאמיות של ציוד השמע. בשורה תחתונה, אם המסנן אינו מתאים, או אינו איכותי מספיק, שכרו של המסנן ייצא בהפסדו. דהיינו, בשורה תחתונה, הפגיעה באיכות הצליל שיביא המסנן תהיה גדולה מהשיפור באיכות הצליל כתוצאה מסינון הרעשים בתדרי רדיו.

קיימים מסננים נפרדים כאלה, הבנויים בתוך קופסה קטנה, אותה יש להתקין על רשת החשמל – וקיימים מסננים המשולבים בתוך מפצלי חשמל. מסננים אלה נקראים גם RFI filters .

מאחר ואין לי ניסיון עם מסננים כאלה, אין לי המלצות למסננים מסוימים.

התמונות הבאות הן להמחשה בלבד, לא בגדר המלצה כלשהי.

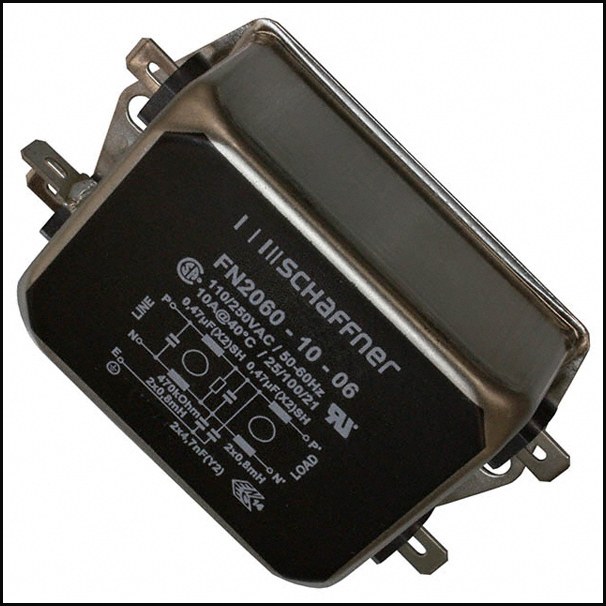

מסנן נפרד:

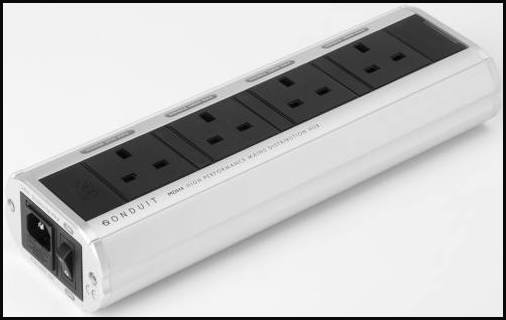

מסנן מובנה בתוך מפצל חשמל:


שנאים מבדלים

הנושא של שנאים מבדלים הוא תחום בפני עצמו. נושא זה יסקר בהרחבה בהמשך, במאמר נפרד.
בגדול, לשנאי מבדל יש שני סלילים, ראשוני ומשני – המופרדים זה מזה. בנוסף, במרבית השנאים המבדלים יש גם שכבת סיכוך, בין הסליל הראשוני למשני, המחוברת להארקה ("אדמה").

מבחינת יעילות הטיפול במגוון התופעות ברשת החשמל הפוגמות באיכות הצליל של ציוד שמע, שנאים מבדלים נמצאים באמצע, בין מסננים סבילים ובין משחזרי מתח.

מבחינה מעשית, שנאי מבדל טוב, המתוכנן ובנוי נכון ובעל הספק מתאים, במקרים רבים יכול לשפר את האיכות של מערכת שמע במידה מספקת.

יתרונות:
• מחיר נוח, יחסית (בהשוואה למשחזרי מתח איכותיים בהספק דומה).
• שיפור באיכות הצליל של מערכת השמע אשר מבחינה מעשית, במקרים רבים, הוא מספיק טוב.

חסרונות:
• גודל פיזי (שנאים מבדלים הם גדולים יותר מאשר מסננים סבילים).
• שנאים מבדלים מטפלים רק בסינון הפרעות בתדרי רדיו הנמצאות על רשת החשמל. הם לא מטפלים בתופעה של שינויים במתח הרשת.

תמונה להמחשה של שנאי מבדל:


משחזרי מתח, או מעצבי מתח

משחזרי מתח, או מעצבי מתח, הם מכשירים הכוללים ספק מתח פנימי המיישר ומסנן את מתח הרשת וכן מחולל (Generator) לזרם חילופין. ספק המתח הופך את מתח הרשת, שהוא זרם חילופין, למתח בזרם ישר. מתח זה בזרם ישר מזין מחולל המייצר מחדש מתח בזרם חילופין, בעל משרעת (מתח) ותדר מדויקים מאד, בהתאם למתח אספקת החשמל – כאשר (מבחינה אידיאלית, או תיאורטית) מתח זה נקי מרעשים והפרעות.

מבחינה תיאורטית, משחזרי מתח הם הפתרון המלא והאידיאלי לתיקון כלל מגוון התופעות הקיימות על מתח אספקת החשמל העלולות לפגום באיכות הצליל של מערכות שמע. דהיינו, משחזרי מתח מבטלים גם את רכיבי הזרם הישר הקיימים לפעמים על מתח הרשת, גם את ההרמוניות של תדר הרשת וגם את ההפרעות בתדרי רדיו המצויות על קווי אספקת מתח החשמל.

מבחינה מעשית, קשה מאד ויקר מאד לבנות משחזרי מתח שהם ממש טובים, העושים היטב את כל מה שהם אמורים לעשות, מבלי לפגום באופן זה או אחר באיכות הצליל.

יתרונות:
• פתרון שמבחינה תיאורטית הוא אידיאלי.

חסרונות:
• מחיר גבוה.
• גודל פיזי.
• התחממות.
• מגדיל את צריכת החשמל.
• קיימים משחזרי מתח במגוון רמות איכות, חלקם קרובים יותר בעוד אחרים רחוקים יותר מהפתרון התיאורטי האידיאלי.

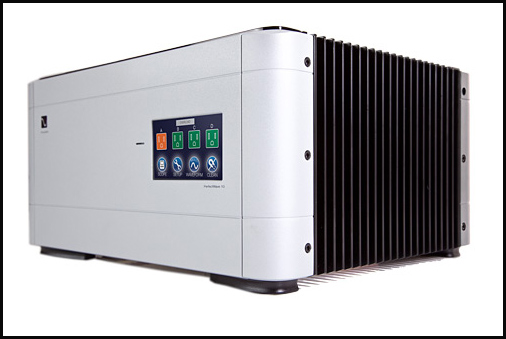

תמונה להמחשת מעצב מתח:


כללי


בכל הקשור למערכות שמע, תמיד חשוב לבדוק כל פתרון אפשרי וכל שינוי אפשרי, על המערכת עצמה. לשמוע האם הפתרון, או השינוי, משפר את הצליל, או מקלקל אותו.

דבר זה נכון במיוחד לכל הפתרונות האפשריים לטיפול ברשת החשמל: מסננים סבילים, שנאים מבדלים ומשחזרי מתח.

ההמלצה כאן היא לא לרכוש מסננים, שנאים מבדלים ומשחזרי מתח, או מעצבי מתח, בטרם הם נוסו על מערכת השמע שאליה הם מיועדים. יוצא מכלל זה הוא, אולי, שנאים מבדלים המוזמנים בארץ, לפי התיאור והמפרט שיופיעו במאמר הבא בסדרה.

פתרונות נוספים


יש כמה דברים שאפשר ורצוי לעשות, על מנת למזער הפרעות בתדרי רדיו.
פתרונות אלה לא עולים כסף כלל – מדובר במספר פעולות שניתן לעשות בעת האזנה למערכת השמע:
• לכבות את כל מקלטי הטלוויזיה
• לכבות רסיבר(ים) לקולנוע ביתי, אם הם פועלים
• לנתק את הממיר(ים) של הטלוויזיה בכבלים, או הטלוויזיה בלוויין, ממתח החשמל. לא מספיק לכבות את הממירים באמצעות השלט-רחוק, אלא יש לנתק אותם לחלוטין ממתח החשמל על ידי הוצאת כבל כניסת המתח
• לכבות את כל המחשבים בבית ולנתק אותם משקע החשמל
• לכבות את כל מכשירי האל-פסק למחשבים בבית
• לכבות את כל הנתבים לרשת המחשבים הביתית על ידי ניתוקם ממתח הרשת
• לכבות את כל הטלפונים הניידים הביתיים ואת כל הטלפונים הסלולאריים, או, לפחות, לשים אותם בחדר אחר, נפרד מהחדר בן מאזינים למוסיקה
• לכבות את כל הנורות הפלואורסצנטיות בבית
• לכבות את כל נורות החשמל המבוקרות על ידי עמעם (dimmer)
• לכבות את כל המזגנים והמאווררים בבית
• לנתק את המקרר החשמלי ממתח רשת החשמל
• להפסיק את פעולתם של מכשירים כמו מכונת כביסה, מכונת ייבוש ומדיח כלים
• יש מכשירים במערכת השמע, בעיקר נגני תקליטורים (נגני (CD , בהם ניתן לכבות את צג המכשיר בעת נגינה. רצוי לכבות את הצג, אם זה ניתן.

כמובן, יש לקבל את ההמלצות לפעולות אלה עם אמת מידה. כדאי לבצע פעולות אלה רק, אם וכאשר הן לא משבשות את סדר החיים הרגיל של כלל בני המשפחה, או של כלל דיירי הבית. בנוסף, יש פעולות שהן בלתי אפשריות. למשל, בשמיעת מוסיקה דרך מחשב, או דרך מזרימדיה – לא ניתן לכבות, או לנתק, את המכשירים האלה.

מחשבים שהם חלק ממערכת השמע


כאשר ההאזנה למוסיקה נעשית דרך מחשב, או באמצעות מחשב, מומלץ לחבר את המחשב לקו חשמל נפרד מזה המזין את שאר המכשירים במערכת השמע. אם זה לא אפשרי, או לא מעשי, כדאי להוסיף שנאי מבדל נפרד, או מסנן פסיבי נפרד, אשר יזין רק את המחשב.

האזנה משולבת בצפייה בטלוויזיה


יש מקרים בהם ההאזנה משולבת בצפייה בטלוויזיה, כמו בעת צפייה בסרטים, כאשר השמע של שני הערוצים הקדמיים מועבר דרך מערכת השמע הראשית, או בהאזנה למוסיקה מערוץ מצו.

במקרים כאלה, רצוי מאד לחבר את מסך הטלוויזיה ואת הממיר לקליטת טלוויזיה בכבלים, או בלוויין, לקו חשמל נפרד, שונה מקו החשמל המזין את מערכת השמע. במידה וזה לא אפשרי, או לא מעשי, רצוי מאד לחבר לחשמל את מסך הטלוויזיה ואת הממיר דרך מסנן נפרד לרשת החשמל. במקרה כזה, המסנן שאליו מתחברים מסך הטלוויזיה והממיר לא חייב להיות איכותי, כזה המתאים למערכת שמע. אפשר להסתפק במסנן זול, יחסית, כמו מפצל חשמל/מסנן של חברת שינדק (Xindak) , למשל. זה משום שכל תפקידו של מסנן כזה הוא להנחית, במידה מסוימת, את הרעשים בתדרי רדיו הנוצרים בתוך מסך הטלוויזיה והממיר מלחדור אל רשת החשמל הביתית.

טיפול בתשתית רשת החשמל הביתית


אזהרה:
טיפול בחשמל וברשת החשמל כרוך בסכנת חיים כתוצאה מהתחשמלות. על כל טיפול בחשמל, או ברשת החשמל, להתבצע אך ורק על ידי חשמלאי מוסמך בלבד. נא להתייחס לאזהרה זאת ברצינות. כותב המאמר הזה והנהלת האתר מסירים מעצמם כל אחריות לטיפול כלשהו שייעשה בחשמל, או ברשת החשמל. התוצאות של כל טיפול בחשמל או ברשת החשמל הן באחריות המבצע בלבד.


קיימים כמה סוגי טיפול אפשריים ברשת החשמל הביתית.
הנפוצים ביותר הם:
• קוו חשמל נפרד לשקע החשמל המזין את מערכת השמע
• קוו הארקה נפרד למערכת השמע
• שקע חשמל ייעודי למערכת השמע
• נתיך "אודיופילי" למערכת השמע

קוו חשמל נפרד לשקע החשמל המזין את מערכת השמע

אודיופילים רבים מעבירים בביתם קוו חשמל נפרד למערכת השמע.
היתרון העיקרי של קוו חשמל כזה הוא מניעת הפרעות הנוצרות בתוך קוו החשמל המזין את מערכת השמע.

בארץ, קווי החשמל בתוך הבית עוברים בדרך כלל דרך כמה קופסאות חיבורים. בתוך קופסאות החיבורים, החיבורים בין חוטי החשמל ההולכים לכיוונים שונים, או לשקעים שונים, או לצרכנים שונים – מחוברי על ידי מהדקים, הקרויים בפי החשמלאים "לוסטרה קלמרות". במהדקים אלה, החוטים השונים מחוברים למהדק – ואחד לשני – על ידי ברגים. לפעמים קורה שבמשך הזמן הברגים מתרופפים. לפעמים מלכתחילה הברגים לא הודקו היטב. כתוצאה מהחיבורים הרופפים על קוו החשמל המזין את מערכת השמע, נוצרים רעשים על קוו החשמל עצמו.

קוו חשמל נפרד למערכת השמע יעיל מאד למניעת רעשים אלה.
עם זה, קוו חשמל נפרד למערכת השמע אינו תורם הרבה לסינון רעשים בתדרי רדיו.

עדכון, ‏06/12/2011:
לאחרונה התקנתי קוו חשמל ייעודי למערכת השמע וכן נתיך לאותו קוו חשמל של HiFi Tuning.
קוו חשמל ייעודי זה הותקן לאחר שהמערכת הוזנה משנאים מבדלים.
במערכת שלי, בשילוב של הקדם-מגבר עם מגבר הספק – עם מגברי הספק מסוימים השילוב היה שקט לחלוטין, בעוד עם מגברי הספק אחרים היה המהום (Hum) די ניכר. גם עם מגבר ההספק הנוכחי שלי היה המהום כזה.
המהום זה נעלם עם התקנת קוו החשמל הייעודי.
אין לי הסבר טכני לכך, אבל זה המצב.

קוו הארקה נפרד למערכת השמע

מבין כל הטיפולים האפשריים בתשתית רשת החשמל, לדעתי, קוו הארקה נפרד למערכת השמע הוא החשוב ביותר, התורם ביותר לאיכות הצליל של המערכת והמומלץ ביותר.

קוו הארקה נפרד למערכת השמע מתבצע על ידי העברת חוט חשמל נפרד, מהדק ההארקה בשקע החשמל המזין את מערכת השמע, דרך צינורות החשמל בקירות, אל יתד הארקה ייעודית הנעוצה באדמה, ליד הבית.

לאיכות ההארקה אשר אליה מחוברת מערכת השמע – וכן להפרדת ההארקה של מערכת השמע מההארקה של שאר המכשירים החשמליים בבית – יש חשיבות רבה להנחתה מסוימת של רעשים מכל הסוגים, כולל, במידת מה, גם רעשים בתדרי רדיו.

חשוב מאד שההארקה למערכת השמע תהיה גם תקנית וגם איכותית ביותר.
לכן, כדי שההארקה אכן תהיה איכותית, מומלץ בכל פה שהארקה כזאת תתבצע אך ורק על ידי חשמלאי מוסמך. זה בנוסף להמלצה הכללית שכל טיפול בחשמל וברשת החשמל יבוצע אך ורק על ידי חשמלאי מוסמך.

-----
תוספת בעריכה, בתאריך 10/09/2011 :
בעקבות האמור בהודעה זאת:
%D7%94%D7%A2%D7%A8%D7%94-%D7%95%D7%90%D7%96%D7%94%D7%A8%D7%94-%D7%91%D7%A2%D7%A0%D7%99%D7%99%D7%9F-%D7%A7%D7%95%D7%95-%D7%94%D7%90%D7%A8%D7%A7%D7%94-%D7%99%D7%99%D7%A2%D7%95%D7%93%D7%99-t7353.html
באופן מעשי, בעקבות אזהרה זאת, נראה לי שאם מתקינים קוו הארקה ייעודי למערכת השמע – הדבר הנכון יותר, או הדבר הבטוח יותר, הוא לחבר את חוט ההארקה הייעודי, מנקודת ההארקה בשקע החשמל שבקיר המזין את מערכת השמע, אל נקודת ההארקה הקיימת בלוח החשמל שבכניסה אל הבית, או בכניסה לדירה – לא ליתד הארקה נפרדת, השונה מהארקה של כלל אספקת החשמל לאותו בית, או לאותה דירה.

חשוב לי להביא את הדברים האלה, משום שיתכן שלא כל החשמלאים המוסמכים מודעים לנושא זה.

-----

שקע חשמל ייעודי למערכת השמע

גם שקע חשמל ייעודי למערכת השמע נפוץ במערכות של אודיופילים רבים.
לשקע החשמל ממנו מוזן מתח החשמל למערכת השמע השפעה על איכות הצליל של כלל המערכת. לעתים השפעה ניכרת מאד – ולעתים השפעה פחות ניכרת – ולעתים לא מובחנת השפעה כלשהי. מניסיוני, בדרך כלל, במערכות שמע איכותיות, השפעת השקע על איכות הצליל של המערכת אכן ניכרת והיא משמעותית.

אין לי הסבר טכני בדוק לסיבות להשפעת שקע החשמל על צליל המערכת, כשם שאין לי הסבר טכני בדוק מדוע לכבלי חשמל שונים יש השפעה על איכות הצליל של מערכת השמע. על כל פנים, פעמים רבות, לשקעי חשמל, כמו גם לכבלי חשמל, יש השפעה ניכרת ומשמעותית על איכות הצליל של המערכת.

קיימים שקעי חשמל רבים להתקנה בקיר, או על הקיר, של יצרנים שונים ובטווח מחירים גדול מאד.
מניסיוני, מתוך אותם שקעים שניסיתי, מצאתי שלטעמי ועל המערכת שלי, השקע של חברת אוידה (Oyaide) מדגם R1 (בעל ציפוי בריליום) הוא הטוב ביותר. מדובר בדופלקס, דהיינו, שקע כפול ביחידה אחת. זה גם השקע היקר ביותר שאני מכיר. המחיר בארץ של דופלקס אחד מדגם זה הוא 600 ₪.

ניתן להתקין את השקע הזה בקופסה כלשהי, בבנייה עצמית. עם זה, התוצאות הטובות ביותר מושגות עם מסגרת ייעודית של אוידה. זאת מסגרת אלומיניום עם חזית מסיבי פחם. מסגרת זאת מתאימה לשקעים מכל הסוגים מתוצרת אוידה. הדגם של מסגרת לדופלקס (שקע כפול) אחד הוא WPC-Z . מחיר המסגרת הזאת בארץ הוא 800 ₪.
קימת גם מסגרת של אוידה לשני דופלקסים (שני שקעים כפולים), אשר ביחד יכולים להזין חשמל לארבעה מכשירים. הדגם הוא WPC-Z2 . מחיר המסגרת הזאת בארץ הוא 1,400 ₪.

המחיר הכולל לשקע דופלקס (שקע כפול) אחד מדגם R1 , עם המסגרת שלו (WPC-Z) , בארץ הוא 1,400 ₪.

ניתן להתקין דופלקס (שקע חשמל כפול) מדגם שונה מאשר R1 , כמו דגם SWO-DX (מצופי כסף). מחיר דופלקס כזה בארץ הוא 400 ₪. עם זה, השקע מדגם R1 הוא המומלץ להתקנה על הקיר.

היבואן בארץ הוא יגאל לסרי, טלפון 054-5912363 .


שקעים אלה לא נכנסים לתוך השקע בקיר בו מותקן שקע ישראלי רגיל. יש להתקין אותם על הקיר, או על הטיח. אפשר להוציא מהקיר את שקע החשמל הישראלי המזין את המערכת – ומעל מקום השקע הקודם להתקין את השקע הכפול האוידופילי.

חשוב לחזור ולהדגיש את הנקודה שחיוני שכל טיפול בתשתית החשמל יתבצע אך ורק על ידי חשמלאי מוסמך.


נתיך "אודיופילי" למערכת השמע

נתיך ("פקק") (fuse) כזה מחליף את הנתיך החצי-אוטומטי המותקן בדרך כלל בתוך קופסת החשמל הביתית.
גם כאן, לנתיך המחובר לקו החשמל המזין את מתח החשמל למערכת השמע השפעה על איכות הצליל של כלל המערכת.
גם במקרה זה, אין לי הסבר טכני בדוק לסיבות להשפעת הנתיך על צליל המערכת.

אמנם יש לי ניסיון חיובי עם נתיכים אודיופיליים המחליפים את הנתיכים הפנימיים במגברים ונגנים, מתוצרת HiFi-Tuning – אבל אין לי ניסיון אישי עם נתיכים המחליפים את הנתיך החצי-אוטומטי המותקן בקופסת החשמל הביתית. על כן אמנע כאן מפירוט, או המלצות.

בכל מקרה, חשוב לחזור ולהדגיש את זה שחיוני שכל טיפול בתשתית החשמל יתבצע אך ורק על ידי חשמלאי מוסמך.
