אני מנסה לתקן מגבר SANYO סתם בשביל הספורט .

צד ימין לא עובד .

סיגנל נכנס לפריאמפ משתי הצדדים

לפני ההגברה הגדולה של טרנסיטורי היציאה .
יש הגברה נוספת של שתי טרניסטרים קטנים ושחורים ביפולארים NPN
בצד אחד יש מתח בין E ל C של כמה עשרות מילי וולט .
בצד שני אין שום מתח בין E ל C

בדקתי את שתי הטרנסיטורים ולכאורה הם תקינים .
כנראה מסיבה לא ידועה סיגנל צד ימין לא מגיע לטרנסיטורים הביפולארים האלה .

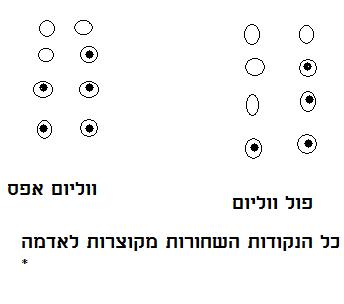

בדקתי את פוציומטר הווליום
הוא בעל 8 רגלים
פעם אחת בפול ווליום
פעם אחת ב 0 ווליום
הנקודות השחורות מקוצרות לאדמה .

האם זה נראה לכם תקין ?
קצת חשוד לי שזה לא סימטרי ..

תודה לעונים וסופ"ש טוב .

יש דרך פשוטה מאד כדי לדעת אם הבעיה טמונה בפוטנציומטר, או בדרגת ההגבר שאחריו.
כאשר המקור לא מחובר למגבר, מסובבים את הפוטנציומטר לעוצמה מרבית. לוקחים מברג (רצוי מברג קטן, דק) וכאשר לפחות אחת האצבעות נוגעת במתכת של המברג, עם קצה המברג נוגעים ביציאת הפוטנציומטר לכיוון המגבר. אם דרגות ההגברה תקינות, יישמע המהום (hum) חזק משני הערוצים. אם שומעים המהום רק באחד הצדדים, זאת עדות לכך שדרגות ההגברה של הצד השני לא תקינות.

אני חושב שעליתי על הבעיה
לטרינסטורים הביפולארים .
בשתיהם בכניסת ה B יש מתח של כמה עשרות מילי וואטים .
כלומר סיגנל נכנס אליהם . פשוט הטרנסיטור הימני גמור .

בדקתי אותו , מה B ל C יש סימן ברב מודד על דיודה .
וגם מה B ל E יש סימן על דיודה .

יכול להיות מצב שטרנסיטור מראה תקינות ברב מודד ועדין הוא דפוק ?
כתוב על הטרנסיטור הזה ככה
C1571
G9K

אולי אמצא לו איזה טרנסיסטור תחליפי ממגבר נאד מפורק שיש לי פה .

הודו לה' כי טוב .

החלפתי את הטרנסיטור הזה והמגבר עובד

השם המלא של הטרנזיסטור הזה הוא 2SC1571 . זה טרנזיסטור יפני לתדרי שמע, בעל רעש נמוך במיוחד.
תחליפים אפשריים הם 2SC536 , 2SC752 (יפנים), BC184L (אירופאי), 2N5210 (אמריקאי) או KT3102A (רוסי).

גם הטרנסיטור הזה הפסיק לעבוד פתאום
ואין מתח בין E ל C
למרות שיש ב B

כאשר אין מתח בין האמיטר (E) לקולקטור (C) במצב עבודה רגיל של המעגל – אחד מהשניים, או שהטרנזיסטור מקצר (יש קצר פנימי בטרנזיסטור בין האמיטר לקולקטור), או שמשהו נפגם באספקת המתח לקולקטור (בטרנזיסטור NPN ).

בדיקה מלאה של טרנזיסטור, באמצעות רב-מודד, במצב מדידת דיודה, כאשר הטרנזיסטור חופשי (לא במעגל) היא זאת:
1. בודקים שיש דיודה (ולא קצר) בין הבסיס (B) לבין הקולקטור בכיוון אחד, בעוד בכיוון השני יש נתק.
2. כמו ב- 1 , רק הפעם בין הבסיס לאמיטר.
3. בודקים שיש נתק בין הקולקטור לאמיטר, בשני הכיוונים.
בדיקות אלה נכונות לטרנזיסטורים רגילים, אבל לא תמיד הן נכונות לטרנזיסטורים מסוג דרלינגטון.
במרבית המקרים, כאשר בדיקות אלה הן תקינות, הטרנזיסטור תקין לחלוטין. אם אפילו אחת מהבדיקות לא נכונה, הטרנזיסטור אינו תקין – בוודאות.

עשיתי את הבדיקה שלך עם המברג .
ואכן יש המהום רק בצד שמאל .
משמע הבעיה בהגברת צד ימין .

יפה.
עכשיו הגיע הזמן לבדוק את הטרנזיסטורים של ערוץ ימין מחוץ למעגל.

הוצאתי אותו ולכאורה הוא תקין .
