כבלי חשמל בהרכבה עצמית ("עשה זאת בעצמך") חלק ב'

הרכבה בפועל של כבלי החשמל והתקעים




אזהרה והסרת אחריות
עבודה עם חשמל ועם כבלי חשמל עלולה להיות כרוכה בסכנת חיים עקב התחשמלות.
בשום מקרה אין לעבוד על כבל חשמל כאשר הוא מחובר לשקע החשמל, או למכשיר כלשהו.
כל עבודה עם חשמל ועם כבלי חשמל היא באחריות מלאה של המבצע בלבד. מומלץ שכל פעולה כזאת תתבצע אך ורק על ידי חשמלאי מוסמך, או על ידי טכנאי מנוסה.
על פי חוק החשמל, רק לבעלי רישיון של חשמלאי מותר לעסוק בעבודות חשמל. הנחיות ההרכבה המובאות כאן נועדו לבעלי רישיון חשמלאי בלבד.
כותב מאמר זה והנהלת אתר זה אינם אחראיים בשום צורה ואופן לעבודה כלשהי עם כבלי חשמל, לתוצאות אפשריות ולנזקים אפשריים של עבודה כזאת.


מפן אחד, חיבור כבל חשמל אל תקע זה דבר די נפוץ ודי פשוט – אנשים רבים התנסו בהחלפת תקע חשמל רגיל (ישראלי) בכבל חשמל כלשהו. חיבור התקעים של אוידה אינו שונה בהרבה מחיבור תקע אחר, או תקע רגיל כלשהו.

מפן שני, לאנשים שאין להם ניסיון עם הרכבת תקעי חשמל – מומלץ שימסרו את מלאכת הרכבת התקעים לחשמלאי מוסמך, או לטכנאי מנוסה.

אביא כאן תיאור כללי של אופן ותהליך חיבור הכבלים לתקעים.
מומלץ לקרוא את ההנחיות עד הסוף לפני תחילת ביצוע פעולת ההרכבה.


כלים נדרשים


• מברג פיליפס
• סכין יפנית
• קוצץ (cutter)
• מקלף בידוד
• מלקחת אף-ארוך (שפיץ פלייר) (Needle-nose pliers, long-nose pliers) – רצוי דקה, יחסית
• רב-מודד
• מברג שענים שטוח דק, או מחט רפדים, או בחן (probe) של רב-מודד
• מלקטת (פינצטה) (אופציונאלי)
• סרט בידוד (איזוליר בנד או Isolation tape, Electrical tape – אופציונאלי), או שרוול מתכווץ בקוטר מעט גדול יותר מקוטר הכבל ו"אקדח חימום" לשרוולים מתכווצים (אופציונאלי)


מבנה כבל החשמל


המבנה של כבלי החשמל של נאוטק דומה בשני הדגמים: NEP-3001 ו- NEP-3003 . יש כמה הבדלים בין הכבלים מהדגמים השונים, בעיקר בקוטר הגידים ובקוטר החיצוני של הכבל – וכן במבנה מעטפת הסיכוך.

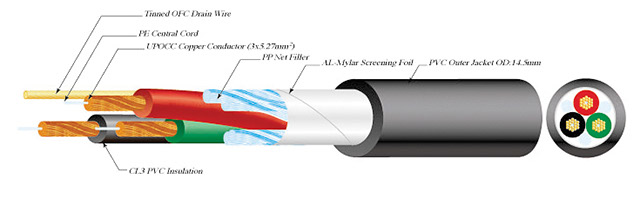

התמונות הבאה ממחישה את מבנה הכבל מדגם NEP-3001 :






במרכז הכבל נמצאים 3 גידים (חוטים רב-גידיים), אשר בכל אחד מהם מספר גידי נחושת דקים, כל אחד משלשות החוטים נתון במעטפת בידוד PVC – בשלושה צבעים (כל חוט, או גיד, בצבע אחר): אדום, שחור וירוק.
בכבל מדגם NEP-3003 שלושת הכבלים עטופים בשכבת סיכוך העשויה מרדיד אלומיניום ומעליה שכבת סיכוך נוספת העשויה ממקלעת של חוטי חשמל חשופים, בהירים.
בכבל מדגם NEP-3001 יש רק שכבת סיכוך אחת העשויה מרדיד אלומיניום וכן חוט מוליך ("חוט ניקוז") (drain wire) מנחושת מצופה בדיל.
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת, כמו בכבלים מדגם NEP-3003.
ברווח שבין שלושת החוטים לבין מעטפת הסיכוך יש חוטי מילוי, העשויים מחומר פלסטי קלוע, דמוי בד, הנראים כחבלים דקים, אשר נועדו לשמור על הצורה העגולה של כלל הכבל. מסביב למעטפת הסיכוך יש מעטפת בידוד חיצוני מ- PVC .

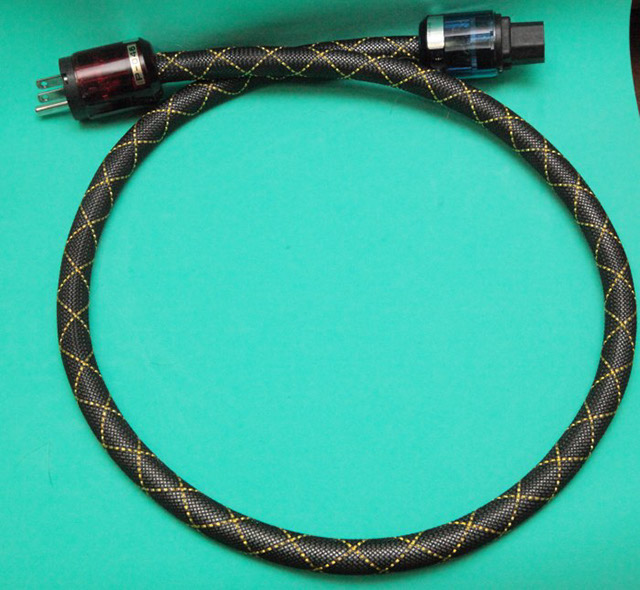

בכבל מדגם NEP-3003 מעטפת הבידוד החיצוני היא בצבע שחור ובכבל מדגם NEP-3001 מעטפת הבידוד החיצוני היא בצבע אפור. סביב מעטפת הבידוד החיצוני יש מעין שרוול חיצוני העשוי ממקלעת של חוטי פלסטיק. שרוול זה נועד למטרה אסתטית בלבד.
בכבל מדגם NEP-3001 השרוול החיצוני הוא בצבע שחור, עם פסים מוצלבים בצבע צהוב ובכבל מדגם NEP-3003 השרוול החיצוני הוא בצבע שחור, ללא פסים.


תהליך ההרכבה


הערות חשובות:

* מומלץ לא לגעת בפינים של התקע זכר וכן בגידים של חוטי החשמל (לאחר הסרת הבידוד) בידיים חשופות.
אפשר ורצוי לבצע את כל התהליך עם כפפות כותנה דקות.
כפפות גומי חד-פעמיות רגילות, כמו אלה הנמכרות בבתי מרקחת או בסופר-מרקט, לא מתאימות למטרה זאת, משום שיש עליהן שכבת אבקת טלק.
אפשר להשתמש בכפפות גומי חד-פעמיות שנועדו לחדרים נקיים.
לחילופין, אפשר ומומלץ לגעת בפינים של התקע זכר רק באמצעות בד נקי ובגידים של חוטי החשמל (לאחר הסרת הבידוד) באמצעות מלקחת אף (שפיץ פלייר) (nose pliers).

* חלק מהשלבים של תהליך ההרכבה זהה לשני דגמי כבלי החשמל, דגם NEP-3003 ודגם NEP-3001 – ובחלק מהשלבים יש הבדלים בין השניים. כאשר יש הבדלים בשלב כלשהו של תהליך ההרכבה בין שני הדגמים, יובא תיאור נפרד לכל דגם.

* הגידים בכבל מדגם NEP-3001 הם עבים מאד. קשה לעבוד עם כבל זה. עבודה עם כבל זה מתאימה רק לאנשים שהם גם בעלי חוש טכני וגם בעלי ניסיון בעבודה עם כבלי חשמל.


שלב מס' 1 – הכנת התקע זכר – א'

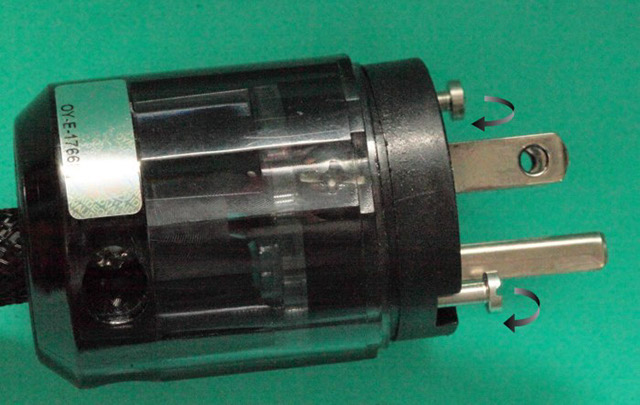

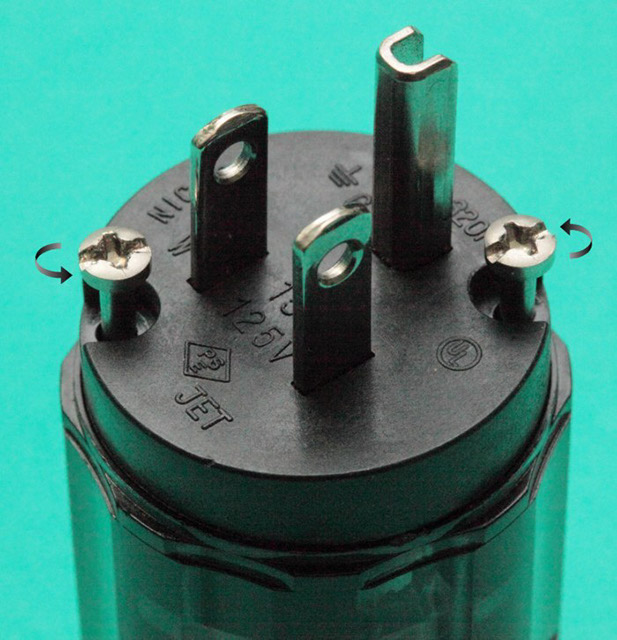

בחזית התקע, ליד הפינים של המגעים החשמליים, יש שני ברגים. פותחים את הברגים באמצעות מברג פיליפס.
רצוי להוציא את הברגים האלה לחלוטין (כדי שהם לא יתכופפו בעת ההרכבה) ולהניח אותם כך שהם לא יתגלגלו על הרצפה, או ילכו לאבוד, למשל, בתוך צלוחית. אפשר להעזר במלקחת אף (שפיץ פלייר) (nose pliers) כדי לשלוף את הברגים ממקומם.




שלב מס' 2 – הכנת התקע זכר – ב'

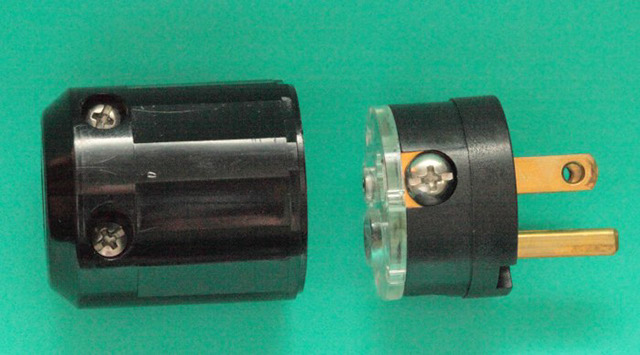

לתקע יש שני חלקים:
1. "מכסה קדמי", אשר עליו נמצאים הפינים של המגעים החשמליים.
2. "ספל", אשר אליו נכנס כבל החשמל.
אוחזים את "הספל" ביד אחת – וביד השנייה את "המכסה הקדמי" עם הפינים ומפרידים אותם זה מזה.




שלב מס' 3 – הכנת התקע זכר – ג'

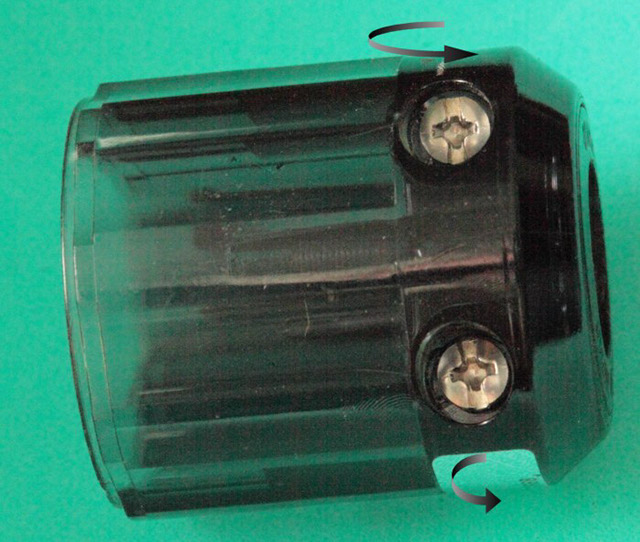

סמוך לקצה "הספל" המנוגד "למכסה הקדמי" יש שני ברגים אשר נועדו להידוק כבל החשמל, בסוף תהליך ההרכבה. מסובבים את הברגים האלה בכיוון פתיחה (נגד כיוון השעון).

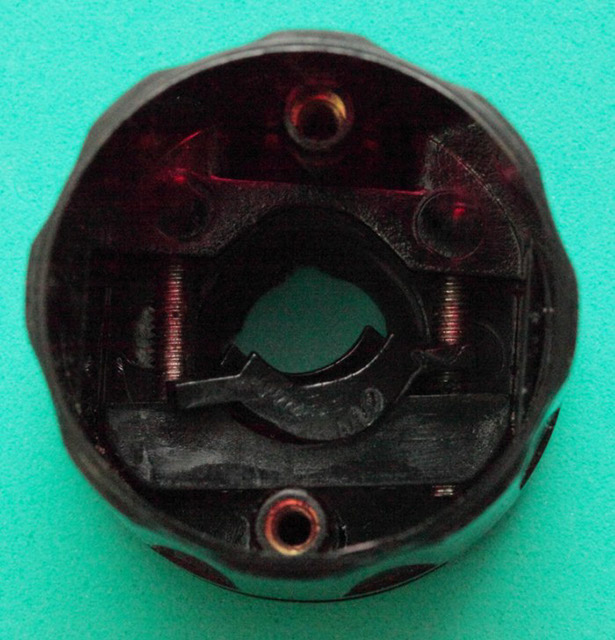

בתוך "הספל" יש מעין כליבה (clamp) מעוגלת גדולה, אשר נועדה להידוק כבל החשמל, בסוף תהליך ההרכבה. סיבוב הברגים האלה בכיוון פתיחה (נגד כיוון השעון) מרחיק את הכליבה לכיוון הדופן הנגדית של "הספל" ובכך מפנה מקום לשם השחלת כבל החשמל, בהמשך תהליך ההרכבה.
בתוך הכליבה המעוגלת הגדולה, יש עוד כליבה מעוגלת, קטנה יותר, אשר נועדה להידוק כבלי חשמל דקים. אין צורך באותה כליבה קטנה לכבלים בהם אנחנו משתמשים. ניתן להוציא אותה באמצעות צבת אף (nose pliers), או באמצעות מברג שטוח דק.
בצילום הבא נראית הכליבה הקטנה, מעט מוזזת כלפי חוץ בצד שמאל:

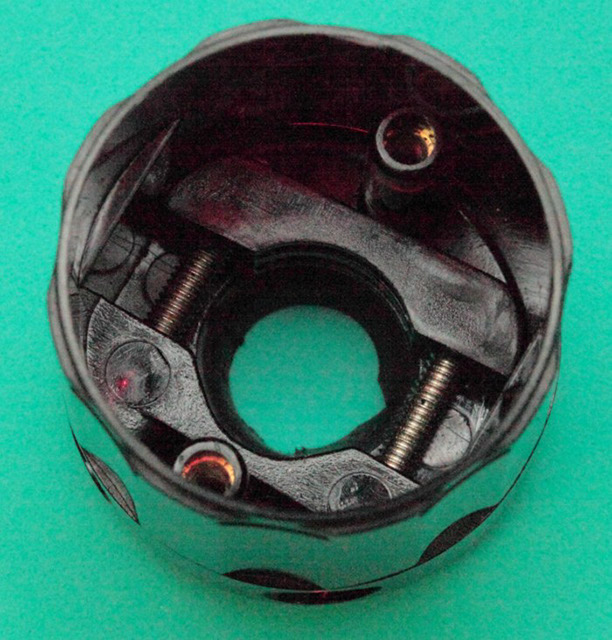

בצילום הבא נראית רק הכליבה הגדולה, לאחר שהכליבה הקטנה הוצאה:

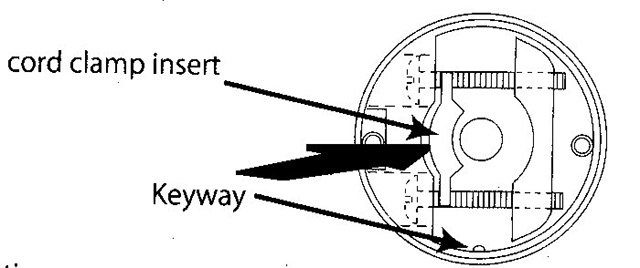

הכליבות מאוירות ברור יותר באיור הבא, החץ העבה מצביע על הכליבה הקטנה אותה יש להוציא:




שלב מס' 4 – הכנת התקע זכר – ד'

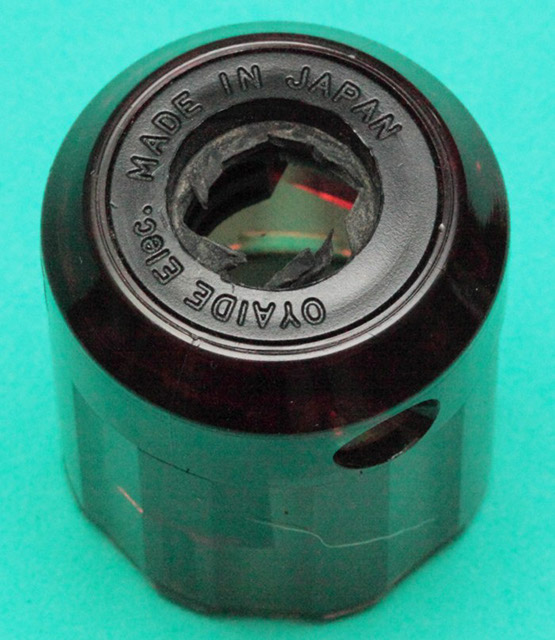

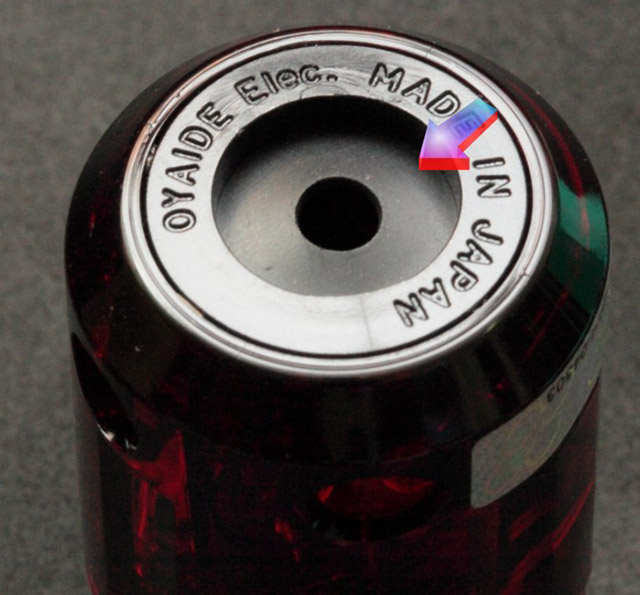

בחלק התחתון של "הספל" יש פיסת גומי עגולה ובה חור עגול.



תפקידה של אותה פיסת גומי הוא ליצור אטימות של התקע המורכב בפני חדירת אבק ובפני זרימת אוויר.
אמנם קוטרו של החור באותה פיסת גומי הוא קטן יותר מאשר הקוטר של הכבל הדק יותר, NEP-3003 , אבל הגומי גמיש מספיק, כך שניתן לדחוף כבל זה אל תוך החור שבגומי כפי שהוא. החור יתרחב מעצמו.
כאשר משתמשים בכבל העבה יותר, NEP-3001 , יש להגדיל את הקוטר החור שבגומי, או להוציא לחלוטין את פיסת הגומי.
אני נוהג להגדיל את קוטר החור על ידי חיתוך שולי החור עם קוצץ (cutter) עדין וקטן.



זה לא נראה יפה במיוחד, אבל כאשר התקע מורכב, לא רואים את הגומייה, כך שמראה לא מפריע לי.
ניתן להוציא את פיסת הגומי לחלוטין, באמצעות מברג שטוח דק, על ידי דחיפת טבעת הפלסטיק האוחזת את הגומי. הדחיפה מתבצעת מבחוץ לכיוון פנים "הספל", קרוב ככל האפשר להיקף החיצוני. יש להפעיל כוח בדחיפה. כאשר מוציאים את הגומי לחלוטין, קרוב לוודאי שלא ניתן להחזיר אותו יותר.


שלב מס' 5 – הכנת התקע זכר – ה'

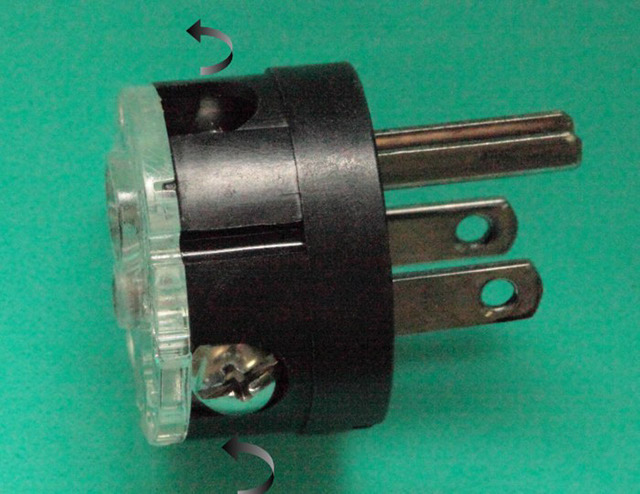

בהיקף של "המכסה הקדמי" עם הפינים, יש שלושה ברגים אשר נועדו להידוק גידי שלושת החוטים.



מסובבים את שלושת הברגים בכיוון פתיחה (נגד כיוון השעון), עד שנוצר רווח גדול מספיק כדי להכניס בנוחיות את גידי הכבלים.




שלבים מס' 6 עד 10 – הכנת התקע נקבה
בשלבים 6 עד 10, חוזרים על שלבים 1 עד 5, אבל הפעם על התקע נקבה (IEC) .
הפעולות הן זהות בשני סוגי התקעים.


שלב מס' 11 א' – קילוף מעטפת הבידוד החיצוני של כבל החשמל בצד שנועד לתקע זכר

בכבל מדגם NEP-3003, על כבלים שהזמנתי לפני מספר חודשים אין כיתוב ואין סימון לכיוון. קובעים את אחד הצדדים של הכבל כצד שיתחבר לתקע זכר. לא משנה איזה צד.

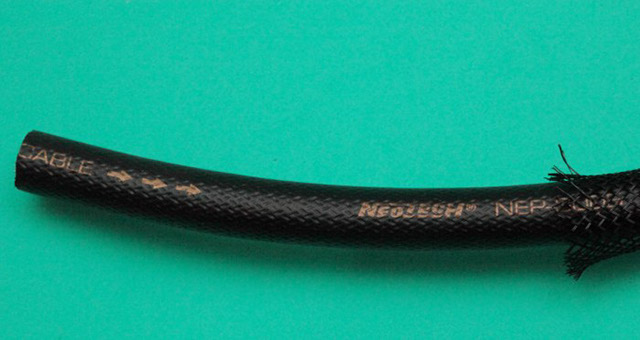

בכבלים שקיבלתי השבוע, על מעטפת הבידוד החיצוני יש כיתוב וסימון כיוון.



זנב החץ יתחבר לתקע זכר וראש החץ יתחבר מאוחר יותר לתקע נקבה IEC.

בכבל מדגם NEP-3001 אין סימון לכיוון. קובעים את אחד הצדדים של הכבל כצד שיתחבר לתקע זכר. לא משנה איזה צד.
עדכון בתאריך ‏06/12/2011:
על כבלים שהזמנתי לפני קרוב לשנה אין כיתוב ואין סימון לכיוון. על הכבלים שרכשתי לאחרונה מעופר שחורי יש כיתוב ויש סימון לכיוון – בצבע צהוב-זהב, די חלש.

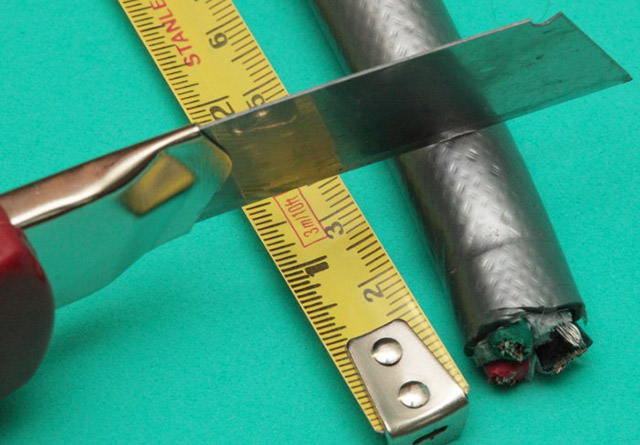

מודדים מרחק של בין 30 מ"מ עד 35 מ"מ מקצה אחד של הכבל.

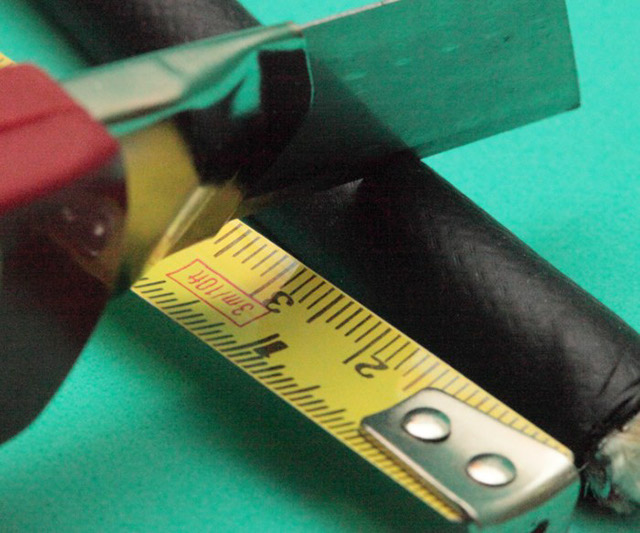

באמצעות סכין יפנית, בעדינות רבה, חורצים חריץ בהיקף מעטפת הבידוד החיצונית של הכבל. יש להקפיד והזהר לא לחרוץ את הבידוד עמוק מדי, כדי לא לפגוע בסיכוך, או בבידוד של שלושת הגידים (החוטים) המוליכים.

כך זה נראה על הכבל הדק יותר, דגם NEP-3003 :



כך זה נראה על הכבל העבה יותר, דגם NEP-3001:

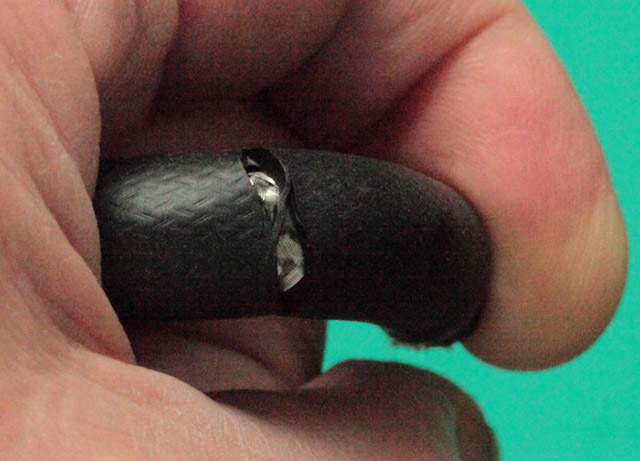

לאחר מכן מכופפים את הכבל במקום בו נעשה החריץ.



בהנחה שלא חרצנו את הבידוד החיצוני לכל עומקו, כמומלץ, באמצעות הכיפוף החיתוך יושלם. אם הוא לא יושלם כתוצאה מהכיפוף, ניתן להשלים את החיתוך במקומות הדרושים, בזהירות ובעדינות, באמצעות סכין יפנית.

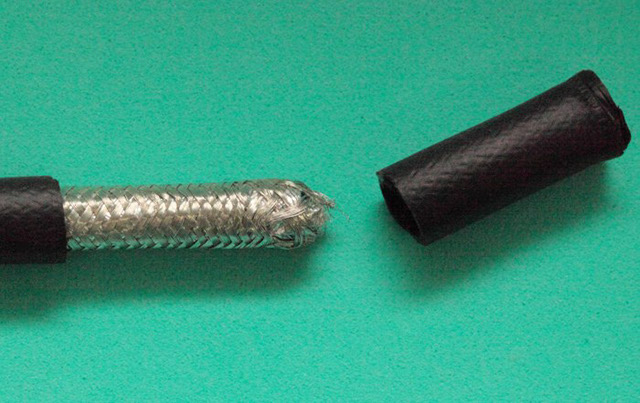

מושכים החוצה את קטע מעטפת הבידוד שנחתך.

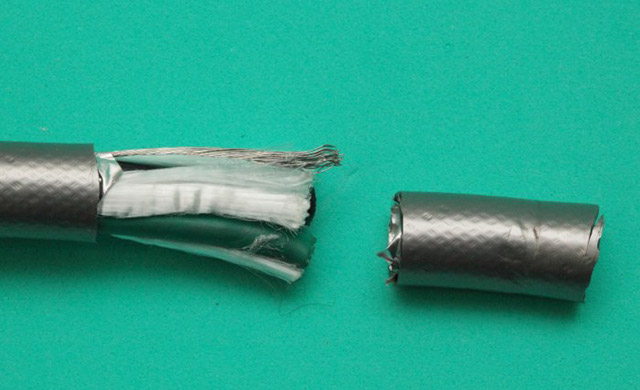

כך זה נראה על הכבל הדק יותר, דגם NEP-3003 :




כך זה נראה על הכבל העבה יותר, דגם NEP-3001:

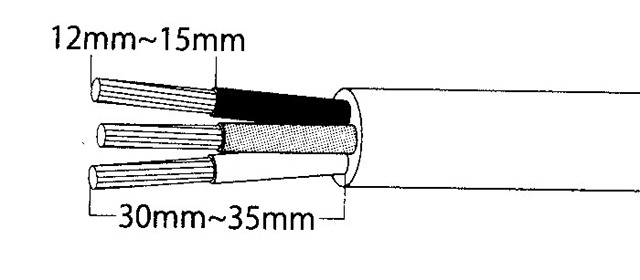

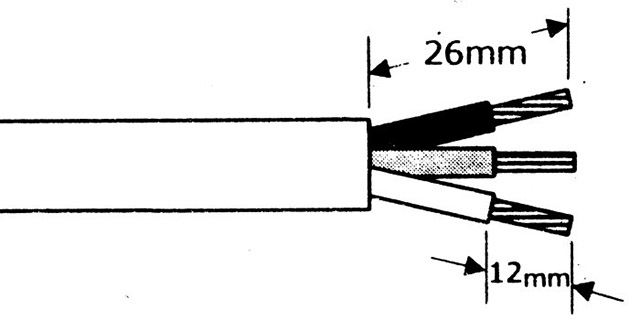

האיור הבא ממחיש את המרחק של חיתוך המעטפת החיצונית וכן את המרחק של חיתוך מעטפת הבידוד של כל אחד משלושת הגידים אשר תתבצע בהמשך, בצד כבל שנועד לתקע זכר:





שלב מס' 11 ב' – קילוף מעטפת הבידוד החיצוני של כבל החשמל בצד שנועד לתקע נקבה
קילוף מעטפת הבידוד החיצוני בצד של התקע נקבה דומה לזה שנעשה בצד של התקע זכר, לבד מזה שבצד של התקע נקבה חותכים את מעטפת הבידוד החיצוני במרחק של 26 מ"מ, כפי שמסומן באיור הבא:




שלב מס' 12 – פריסת מעטפת הסיכוך בשני הצדדים – עבור הכבל הדק יותר, מדגם NEP-3003

הערה:
בכבל העבה יותר, מדגם NEP-3001 , אין מעטפת סיכוך כזאת, לכן מדלגים על שלב זה.
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת. לכן, הטיפול בכבלים אלה זהה לטיפול בכבלים הדקים יותר מדגם NEP-3003.

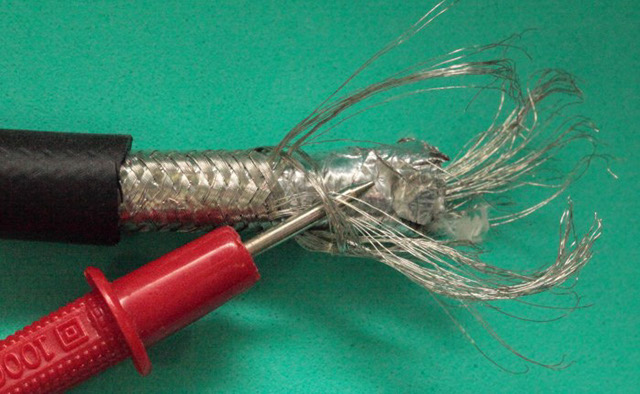

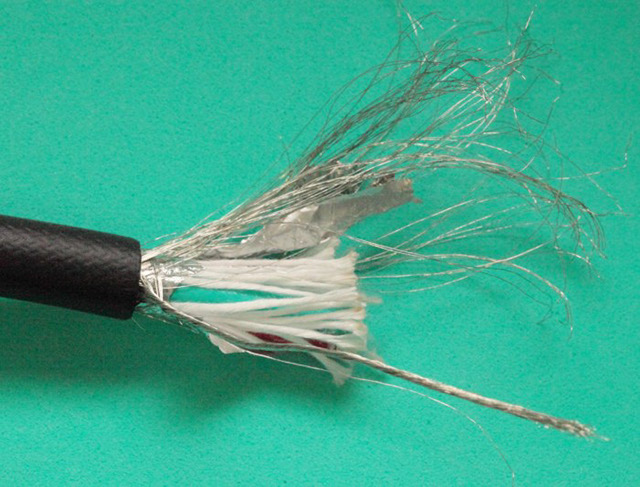

באמצעות מברג שענים שטוח דק, או באמצעות הקצה החד של בחן (probe) של רב-מודד, או באמצעות מחט רפדים – פורשים את הקליעה של החוטים המהווים את מעטפת הסיכוך החיצוני, עד שבמקום סריג עוטף, מקבלים חוטים ישרים רבים.



הערה:
שלב מס' 12 זהה לגבי שני הצדדים של הכבל.
שלבים 13 עד 15 שונים לגבי כל אחד משני הצדדים של הכבל.



שלב מס' 13 – הכנת צמת סיכוך בצד הכבל שיתחבר לתקע זכר

לכבל הדק יותר, מדגם NEP-3003
בצד של התקע זכר, בסמוך לגיד הירוק, המתחבר להארקה, מלפפים קבוצה קטנה של חוטים אשר נפרסו ממקלעת מעטפת הסיכוך החיצוני. מסובבים את קבוצת החוטים סביב עצמם, כך שמתקבל מעין חוט דק, רב-גידי.



לכבל העבה יותר, מדגם NEP-3001
מדלגים על שלב זה, הוא מיותר.
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת. לכן, הטיפול בכבלים אלה זהה לטיפול בכבלים הדקים יותר מדגם NEP-3003.


שלב מס' 14 – קיצוץ עודפים בצד הכבל שיתחבר לתקע זכר

לכבל הדק יותר, מדגם NEP-3003

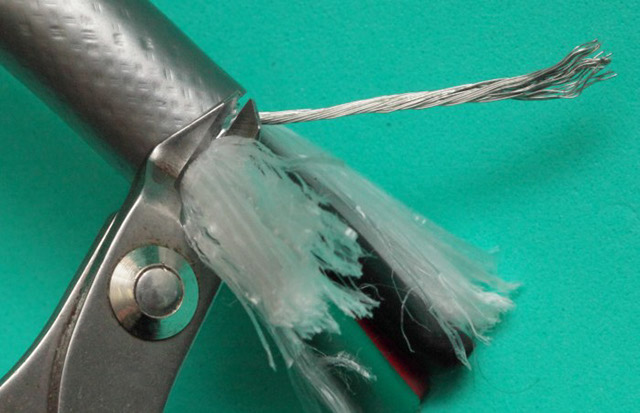

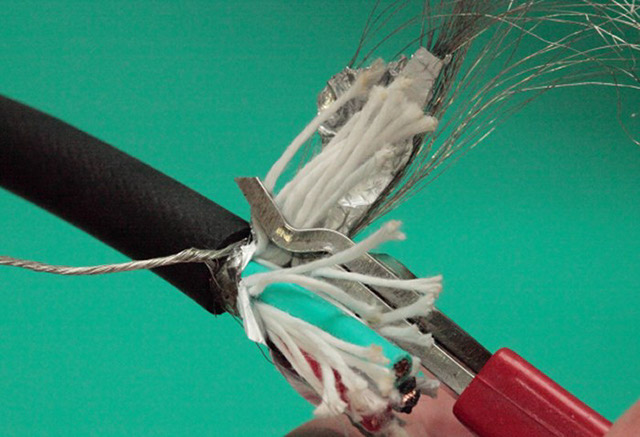

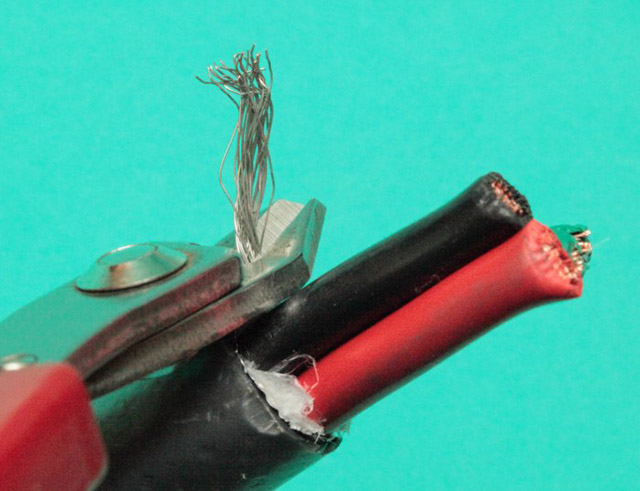

באמצעות קוצץ (cutter), חותכים את חוטי הפלסטיק הדומים לחבלי בד דקים, אשר נועדו למילוי וכן את רדיד האלומיניום, המשמש לשכבת הסיכוך הפנימית ואת שארית החוטים הישרים אשר נפרסו ממקלעת מעטפת הסיכוך החיצוני, לבד מהחוט העשוי מאותם הגידים אותם גלגלנו סביב עצמם.





יש להקפיד לחתוך לחלוטין את כל החוטים הישרים אשר נפרסו ממקלעת מעטפת הסיכוך החיצוני, עד הסוף, כדי למנוע אפשרות של קצר בינם לבין הגידים המוליכים את מתח החשמל.

לכבל העבה יותר, מדגם NEP-3001

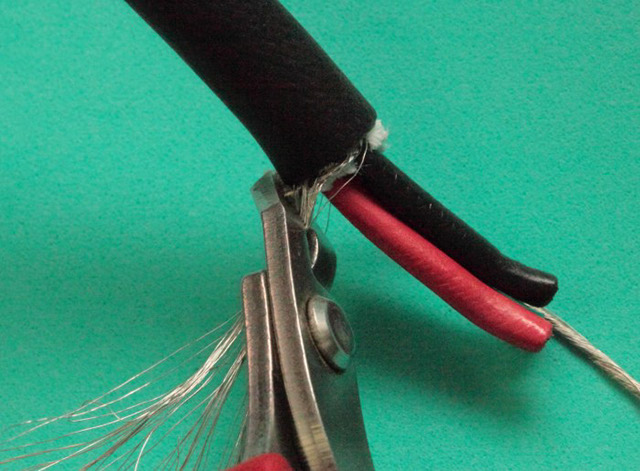

באמצעות קוצץ (cutter), חותכים את חוטי הפלסטיק הדומים לחבלי בד דקים, אשר נועדו למילוי. אם נותרו שאריות של רדיד אלומיניום חותכים גם אותם. לא חותכים את החוט המוליך ("חוט הניקוז") (drain wire) של הסיכוך.
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת. לכן, הטיפול בכבלים אלה זהה לטיפול בכבלים הדקים יותר מדגם NEP-3003.




שלב מס' 15 – קיצוץ עודפים בצד הכבל שיתחבר לתקע נקבה

לכבל הדק יותר, מדגם NEP-3003
באמצעות קוצץ (cutter), חותכים את חוטי הפלסטיק הדומים לחבלי בד דקים, אשר נועדו למילוי וכן את רדיד האלומיניום, המשמש לשכבת הסיכוך הפנימית ואת כל החוטים הישרים אשר נפרסו ממקלעת מעטפת הסיכוך החיצוני.
יש להקפיד לחתוך לחלוטין את כל החוטים הישרים אשר נפרסו ממקלעת מעטפת הסיכוך החיצוני, עד הסוף, כדי למנוע אפשרות של קצר בינם לבין הגידים המוליכים את מתח החשמל.
שלב זה דומה לשלב מס' 14 – לבד מזה שבצד הכבל שיתחבר לתקע נקבה, לא משאירים שום חלק ושום שריד ממקלעת מעטפת הסיכוך החיצוני. (הסיכוך החיצוני יתחבר להארקה רק בצד אחד, בצד התקע זכר).

לכבל העבה יותר, מדגם NEP-3001
באמצעות קוצץ (cutter), חותכים את חוטי הפלסטיק הדומים לחבלי בד דקים, אשר נועדו למילוי. אם נותרו שאריות של רדיד אלומיניום חותכים גם אותם – וכן החוט המוליך ("חוט הניקוז") (drain wire). (הסיכוך החיצוני יתחבר להארקה רק בצד אחד, בצד התקע זכר).
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת. לכן, הטיפול בכבלים אלה זהה לטיפול בכבלים הדקים יותר מדגם NEP-3003.

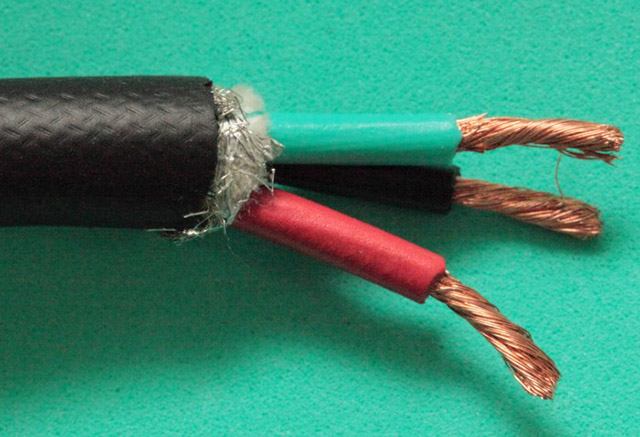

שלב מס' 16 א' – הסרת הבידוד משלושת גידי החוטים המוליכים בצד תקע הזכר
מסירים קטע מהבידוד על שלושת הגידים – שני הגידים המוליכים את החשמל (בצבעים אדום ושחור) וגיד ההארקה (בצבע ירוק).

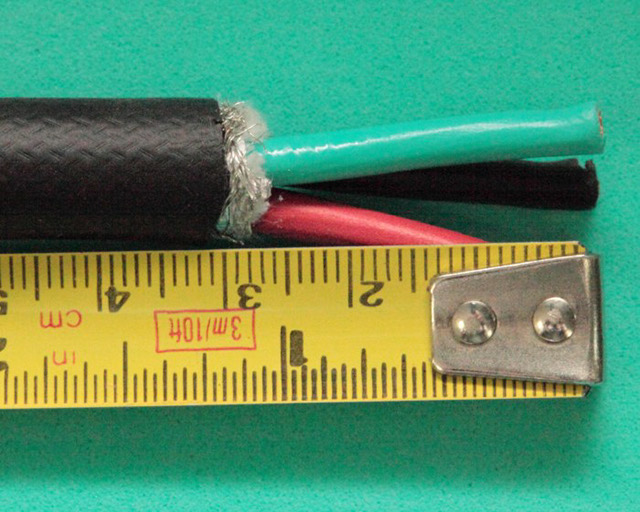

מודדים מרחק של בין 12 מ"מ עד 15 מ"מ מקצה הגידים.

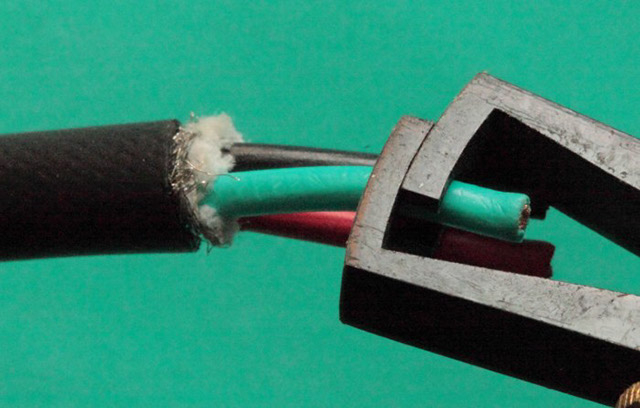

באמצעות מקלף בידוד מורידים את הבידוד באורך שנמדד משלושת הגידים.







הערה:
אם אין מקלף בידוד מתאים, אפשר לחתוך את הבידוד במרחק הרצוי באמצעות קוצץ (cutter), או באמצעות סכין יפנית. אבל יש לעשות את זה בזהירות רבה ובעדינות רבה – על מנת למנוע חיתוך של גידי מוליכי הנחושת עצמם. אמנם זה לא אסון אם ייחתכו כמה גידי נחושת בודדים מתוך הגידים הרבים, אבל רצוי להימנע מזה, במידת האפשר.


שלב מס' 16 ב' – הסרת הבידוד משלושת גידי החוטים המוליכים בצד תקע הנקבה
שלב זה דומא מאד לשלב 16 א' – הסרת הבידוד משלושת גידי החוטים המוליכים בצד של התקע זכר – בהבדל אחד: מקלפים את הבידוד למרחק של 12 מ"מ, כפי שמצוין באיור הבא:

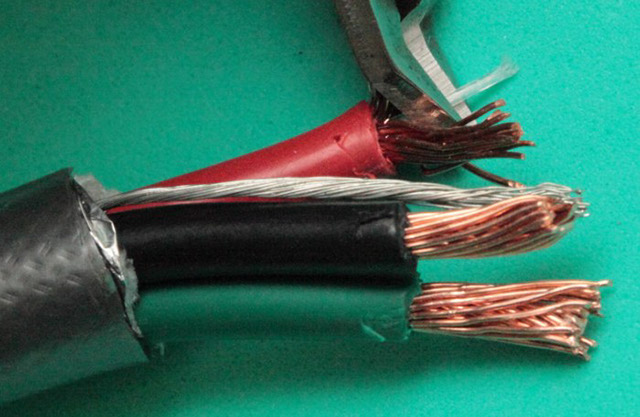

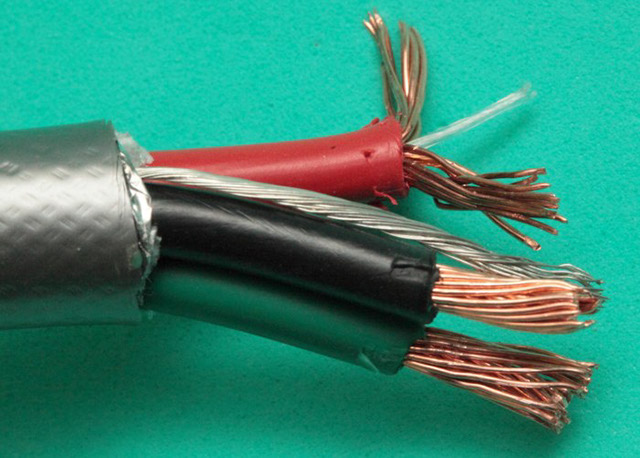

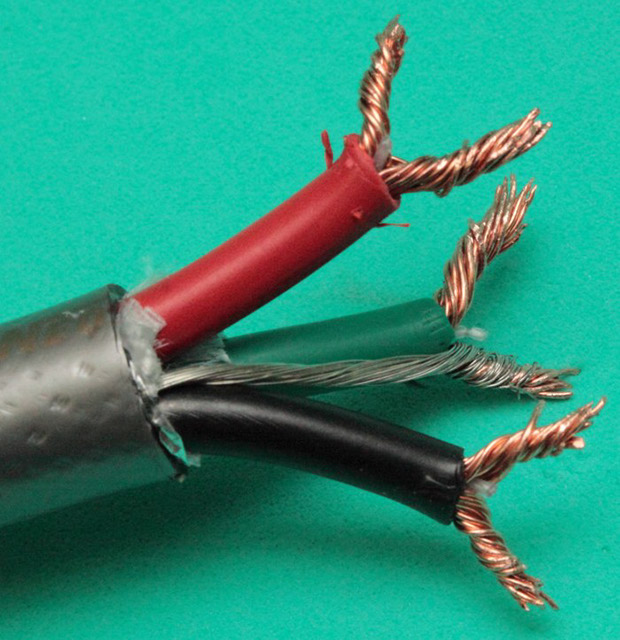

שלב מס' 16 ג' – הכנת גידי החוטים המוליכים בצד תקע הזכר

בכבל העבה NEP-3001 בצד תקע הזכר
בכל אחד משלושת החוטים (הגידים) המוליכים (שחור, אדום וירוק) יש, בתוך מעטפת הבידוד של כל חוט, 22 גידי נחושת ובמרכזם חוט פלסטיק (מבודד) לבן דק – אשר תפקידו היחיד הוא לשמור על הצורה העגולה של החוטים. ראשית יש להפריד בין הגידים, אפשר לעשות את זה עם ציפורן האצבע, או באמצעות מלקטת (פינצטה), או באמצעות מלקחת אף-ארוך (שפיץ פלייר), או באמצעות מברג שענים שטוח דק.



לאחר הפרדת הגידים, יש לקצוץ, באמצעות קוצץ (cutter), את חוט הפלסטיק.



בחוטים האדום והשחור, המוליכים את מתח החשמל, יש להפריד את 22 הגידים של כל חוט לשתי קבוצות זהות, 11 גידים בכל קבוצה. יש לפתל את הגידים של כל קבוצה סביב עצמם באמצעות מלקחת אף-ארוך (שפיץ פלייר). כך יתקבל מעין מזלג בעל צורת האות האנגלית U .

בחוט הירוק, המתחבר להארקה, יש להפריד את 22 הגידים לשתי קבוצות שונות, בקבוצה אחת 14 גידים ובקבוצה השנייה 8 גידים. יש לפתל את הגידים של כל קבוצה סביב עצמם באמצעות מלקחת אף-ארוך (שפיץ פלייר). כך יתקבל מעין מזלג בעל צורת האות האנגלית U .




שלב מס' 16 ד' – הכנת גידי החוטים המוליכים בצד תקע הנקבה

בכבל העבה NEP-3001 בצד של התקע נקבה
שלב זה דומה מאד לשלב מס' 16 ג' – הכנת גידי החוטים המוליכים בכבל העבה NEP-3001 בצד של התקע זכר, בהבדל אחד. חוט הסיכוך לא מתחבר לתקע נקבה, רק לתקע זכר. לכן, בצד של התקע נקבה, את כל אחד משלושת החוטים (אדום, שחור וירוק) מפצלים את 22 הגידים של כל חוט לשתי קבוצות זהות, 11 גידים בכל קבוצה ומפתלים את כל הגידים בכל קבוצה סביב עצמם.

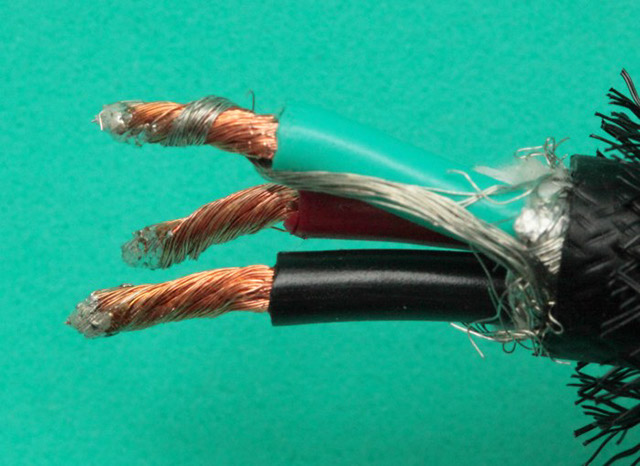

שלב מס' 17 – חיבור הסיכוך בצד תקע הזכר

לכבל הדק יותר, מדגם NEP-3003

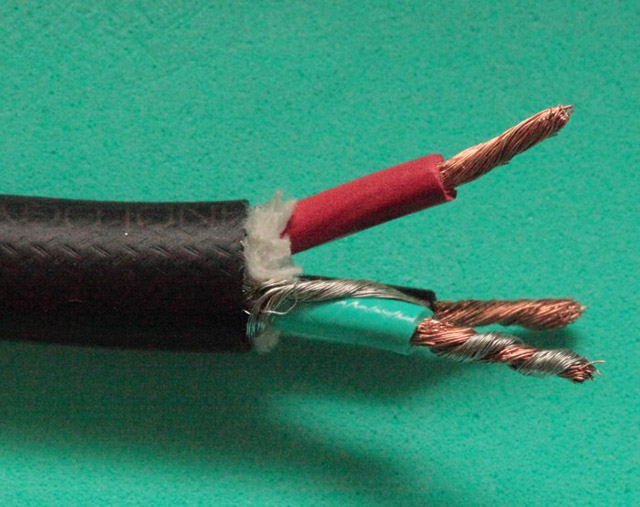

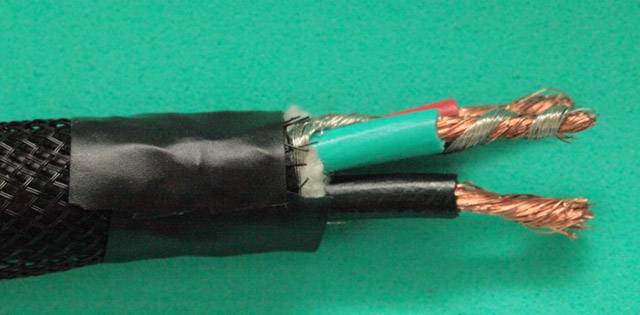

לאחר שהכנו צמה דקה מחלק מהחוטים שנפרסו ממעטפת הסיכוך החיצוני, בשלב מס' 13, קיבלנו מעין צמה דקה, או חוט בעל גידים מלפופים סביב עצמם. הצמה שהתקבלה, או החוט שהתקבל, ארוך יותר מאשר שלושת גידי החוטים המוליכים. באמצעות קוצץ (cutter), מקצרים את צמת הסיכוך, או חוט הסיכוך, לאורך של כמה מילימטר ארוך יותר משאר שלושת גידי החוטים המוליכים – 2 עד 3 מילימטר יספיקו. מלפפים את חוט הסיכוך ביחד עם החלק החשוף מבידוד של החוט הירוק, אשר יחובר להארקה. כאמור למעלה, מומלץ לא לגעת בגידים המוליכים של חוטי החשמל בידיים חשופות. אם לא משתמשים בכפפות בזמן ההרכבה, אפשר ללפף את חוט הסיכוך על חוט ההארקה באמצעות מלקחת אף-ארוך (שפיץ פלייר) (Needle-nose pliers, long-nose pliers) .




לכבל העבה יותר, מדגם NEP-3001
מלפפים את החוט המוליך (חוט הניקוז) (drain wire) של הסיכוך סביב הזרוע הדקה יותר, בעלת 8 גידים, באמצעות מלקחת אף-ארוך (שפיץ פלייר) (Needle-nose pliers, long-nose pliers) .
עדכון בתאריך ‏06/12/2011:
בכבלים שהזמנתי לפני קרוב לשנה אין מעטפת סיכוך חיצוני. בכבלים שרכשתי לאחרונה מעופר שחורי יש מעטפת סיכוך כזאת. לכן, הטיפול בכבלים אלה זהה לטיפול בכבלים הדקים יותר מדגם NEP-3003.




הערה:
חשוב שהגידים המוליכים יישארו חשופים – אין לצפות אותם בבדיל – כדי שההידוק של גידי הכבל אל המקום המתאים בתקע יהיה על גידים חשופים. זה מוודא מגע חשמלי הרבה יותר טוב מאשר אם מצפים את הגידים בבדיל.
עם זה, על מנת שהגידים המלופפים סביב עצמם לא יתפזרו בעת ההרכבה, אפשר (אבל בשום אופן לא חיוני) לצפות בבדיל רק את הקצה של הגידים החשופים, לאורך של כמילימטר אחד.



שלב מס' 18 – טיפול בשרוול החיצוני
מסביב למעטפת הבידוד החיצוני של כבל החשמל, יש מעין שרוול חיצוני העשוי ממקלעת של חוטי פלסטיק, אשר נועד למטרה אסתטית. בכבל העבה יותר, מדגם NEP-3001 השרוול הוא בצבע שחור, עם פסים מוצלבים בצבע צהוב. בכבל הדק יותר, מדגם NEP-3003 השרוול הוא בצבע שחור בלבד, ללא פסים. מאחר ושרוול זה נועד למטרות אסתטיות בלבד, אפשר להסיר אותו לחלוטין, אם זה לא מפריע מבחינה אסתטית. אם משאירים אותו, יש להצמיד את שני קצוות השרוול אל מעטפת הבידוד החיצוני, כדי שהוא יוכל להיכנס אל תוך התקעים. אם לא נצמיד אותו, יהי קשה מאד עד בלתי אפשרי להכניס אותו אל התקעים. הדרך הקלה ביותר והפשוטה ביותר היא להצמיד אותו באמצעות סרט בידוד (איזוליר בנד) (Electrical tape) . מביאים את קצה השרוול אל קצה הבידוד החיצוני של הכבל ומצמידים אותם זה לזה באמצעות סרט הבידוד. מעט יותר מאשר ליפוף שלם של סרט הבידוד יספיקו. מבצעים את אותה פעולה משני צדי הכבל.



אפשרות נוספת, אסתטית יותר, היא להשתמש בשרוול מתכווץ. לשם כך נחוצים שרוול מתכווץ, בקוטר מעט גדול יותר מאשר הקוטר החיצוני של הכבל – ו"אקדח" מיוחד לחימום שרוולים מתכווצים.

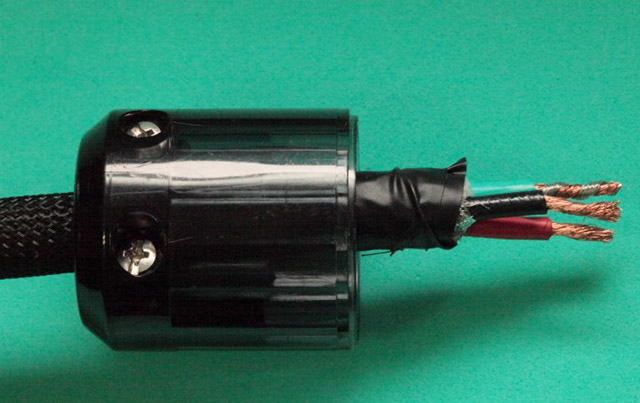

שלב מס' 19 – הכנסת קצה הכבל אל ה"ספל" של התקע זכר
מכניסים, או משחילים, את הכבל אל החור העגול שבפיסת הגומי העגולה, בתחתית ה"ספל".
יתכן שיהיה צורך ללפף מעט את שלושת החלקים החשופים מבידוד של גידי (חוטי) הולכת המתח.
יתכן שיהיה צורך לדחוף את הכבל במעט כוח אל החור שבפיסת הגומי.

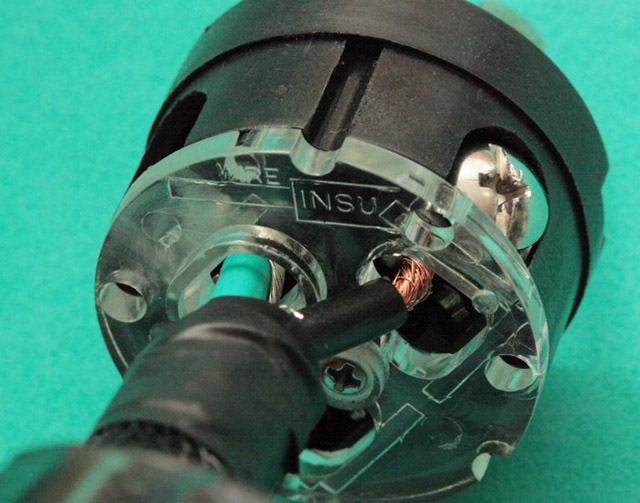

שלב מס' 20 – חיבור החוטים אל התקע זכר

בכבל הדק יותר, מדגם NEP-3003
מוודאים שהגידים הרבים המרכיבים את כל אחד משלושת החוטים המרכזיים מלופפים היטב סביב עצמם, במהודק, כך שהגידים הרבים בכל אחד משלושת החוטים יהיו צמודים זה לזה, ככל הניתן – מבלי שגיד דק כלשהו יבלוט החוצה.
באמצעות מלקחת אף-ארוך (שפיץ פלייר) (Needle-nose pliers, long-nose pliers) מרווחים את שלושת החוטים (בעלי הבידוד בצבעי ירוק, אדום ושחור), כך שהם יתאימו למרווחים המתאימים בחלק הפנימי של ה"מכסה" עם הפינים.

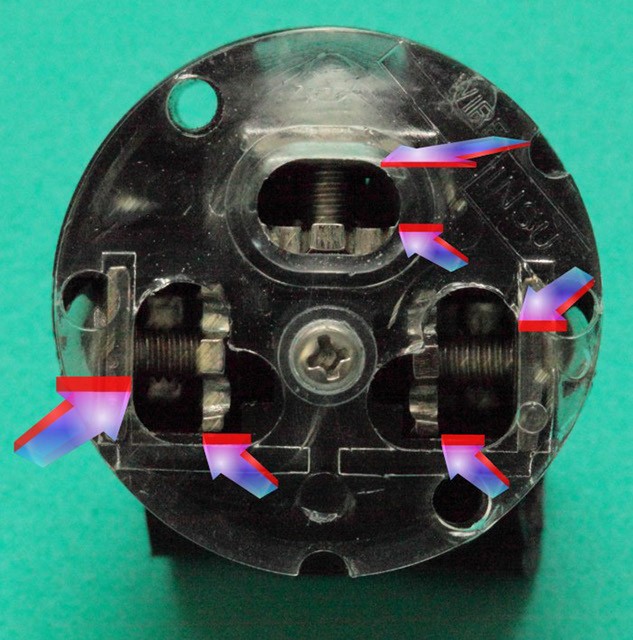

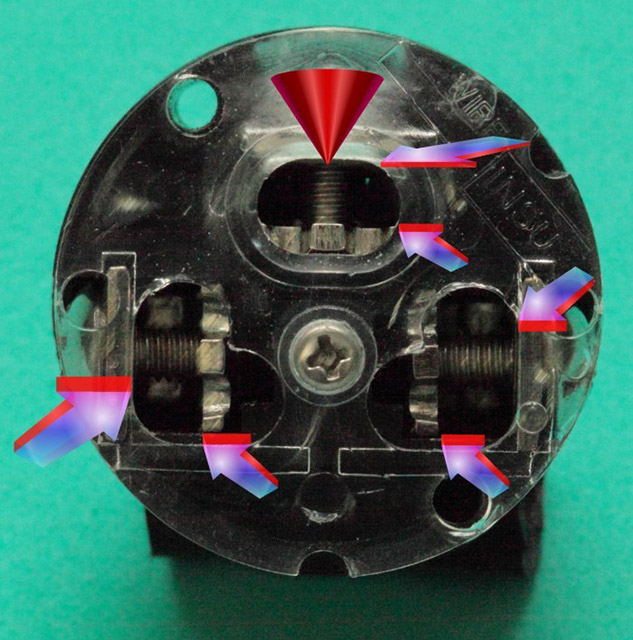

בצילום הבא, המרווחים להכנסת החוטים מסומנים באמצעות חיצים בצבעי אדום-כחול:



מכניסים את הקטע החשוף מבידוד של שלושת החוטים למקומם המתאים בתוך ה"מכסה".
ניתן ורצוי להעזר במלקחת אף-ארוך (שפיץ פלייר) על מנת להכניס את החוטים למקומם.
יש להקפיד להכניס כל אחד משלושת החוטים למקום המתאים לו.
החוט הירוק (עם גיד הסיכוך המלופף עליו) מתחבר להארקה, החוט האדום מתחבר לפאזה והחוט השחור מתחבר לאפס, (ניוטרל). בתקע, שני הפינים של המתח (עבור הפאזה והאפס) הם שטוחים וקצרים יותר, בעוד פין ההארקה הוא מעוגל-למחצה וארוך יותר.

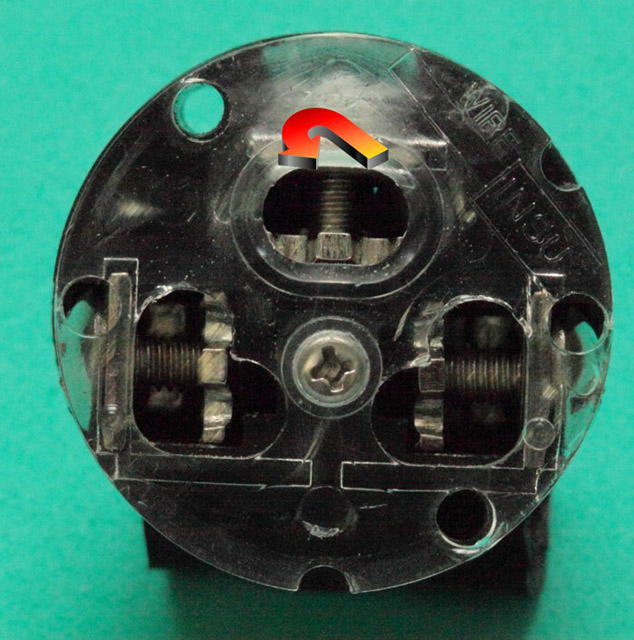

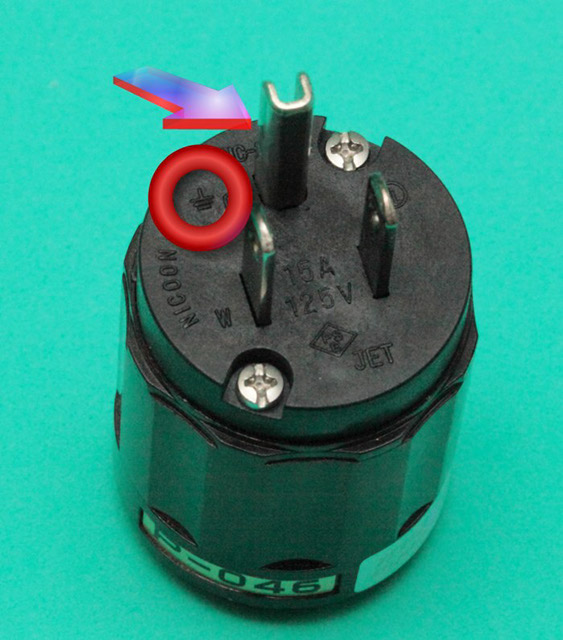

בצילום הבא פין ההארקה מסומן בחץ:



בנוסף, בתקע הזכר, ליד הפינים, ליד פין ההארקה יש סימון הארקה (בצילום למעלה הוא מסומן בטבעת אדומה סביבו) וליד פין האפס (ניוטרל) כתובה האות האנגלית B . ליד פין הפאזה אין שום סימון.
את החוט הירוק, עם החיבור לסיכוך, מכניסים למקום של פין ההארקה.
את החוט האדום מכניסים למקום של פין הפאזה.
את החוט השחור מכניסים למקום של פין האפס (ניוטרל).
מכניסים את החוטים עד הסוף, כך שכל הקטע החשוף מבידוד ייכנס בשלמות, או כמעט בשלמות, למקום המתאים בתוך "המכסה". בשלב זה מהדקים רק את אחד החוטים, על מנת שהוא לא "יברח" ממקומו. בשלב זה אין צורך להדק את החוט חזק מאד.

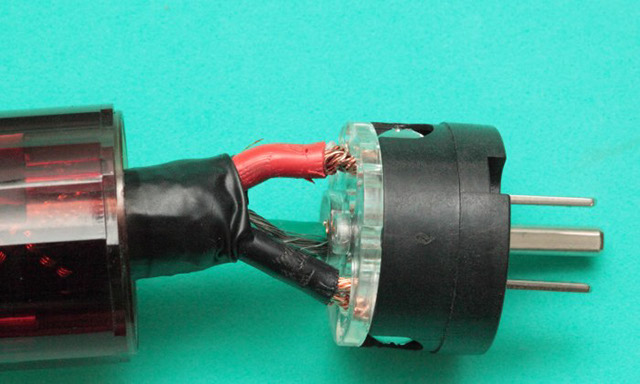

בצילום למעלה, חוט ההארקה (ירוק) מהודק למקומו, בעוד את שני החוטים האחרים (שחור ואדום), יש להשלים להכניס למקומם עד הסוף באמצעות מלקחת אף-ארוך – ולאחר מכן להדק אותם. הברגים להידוק החוטים נמצאים בהיקף ה"מכסה". יש להדק את הברגים של שלושת החוטים היטב וחזק, יחסית – אבל לא חזק מדי. למי שיש מברג מומנט (מברג עם מד-כוח) (Torque screwdriver) , מהדקים את הברגים למומנט של 12in-lbs (אינצ'-פאונדס), או 1.36N-m (ניוטון-מטר).

בכבל העבה יותר, מדגם NEP-3001
מוודאים שהגידים המהווים את שתי הזרועות בצורת U של כל אחד משלושת החוטים המרכזיים מלופפים היטב סביב עצמם, במהודק, כך שהגידים בכל זרוע של כל אחד משלושת החוטים יהיו צמודים זה לזה, ככל הניתן – מבלי שגיד יחיד כלשהו יבלוט החוצה.
באמצעות מלקחת אף-ארוך (שפיץ פלייר) (Needle-nose pliers, long-nose pliers) מרווחים את שלושת החוטים (בעלי הבידוד בצבעי ירוק, אדום ושחור), כך שהם יתאימו למרווחים המתאימים בחלק הפנימי של ה"מכסה" עם הפינים – כמו כן מרווחים את שלושת הזרעות בצורת U כך שכל זרוע תיכנס משני צידי הבורג הנמצא באמצע.
בצילום הבא המרווחים להכנסת החוטים מסומנים באמצעות חיצים בצבעי אדום-כחול ואחד הברגים שבאמצע מסומן באמצעות חרוט (קונוס) אדום:



מכניסים את הזרועות בצורת U של שלושת החוטים למקומם המתאים בתוך ה"מכסה".
יש להעזר במלקחת אף-ארוך (שפיץ פלייר) על מנת להכניס את החוטים למקומם.
יש להקפיד להכניס כל אחד משלושת החוטים ואת כל שלושת הזרועות בצורת U למקום המתאים להם.
החוט הירוק (עם גיד הסיכוך המלופף עליו) מתחבר להארקה, החוט האדום מתחבר לפאזה והחוט השחור מתחבר לאפס, (ניוטרל). בתקע, שני הפינים של המתח (עבור הפאזה והאפס) הם שטוחים וקצרים יותר, בעוד פין ההארקה הוא מעוגל-למחצה וארוך יותר.
בצילום הבא פין ההארקה מסומן בחץ:



בנוסף, בתקע הזכר, ליד הפינים, ליד פין ההארקה יש סימון הארקה (בצילום למעלה הוא מסומן בטבעת אדומה סביבו) וליד פין האפס (ניוטרל) כתובה האות האנגלית B . ליד פין הפאזה אין שום סימון.
מכניסים את החוטים עד הסוף, כך שכל הזרועות בצורת U ייכנסו בשלמות, או כמעט בשלמות, למקום המתאים בתוך "המכסה". הברגים להידוק החוטים נמצאים בהיקף ה"מכסה". בשלב זה מהדקים רק את אחד החוטים, על מנת שהוא לא "יברח" ממקומו. בשלב זה אין צורך להדק את החוט חזק מאד. לאחר מכן מהדקים את החוט השני ואחר כך את השלישי. יתכן מאד שיהיה צורך לחזור על הפעולה הזאת מספר פעמים, משום שהחוטים עבים מאד ולכן הם נוטים לצאת ממקומם בעת שמטפלים בחוטים אחרים.



לאחר שכל שלושת החוטים נמצאים במקומם המתאים, יש להדק את הברגים של שלושת החוטים היטב וחזק, יחסית – אבל לא חזק מדי. למי שיש מברג מומנט (מברג עם מד-כוח) (Torque screwdriver) , מהדקים את הברגים למומנט של 12in-lbs (אינצ'-פאונדס), או 1.36N-m (ניוטון-מטר).


שלב מס' 21 – בדיקה
באמצעות רב-מודד במצב מדידת התנגדות מוודאים שיש הולכה טובה בין כל אחד משלושת הפינים לבין החוטים החשופים מבידוד בצד השני של הכבל. צריכה להיות הולכה טובה (התנגדות נמוכה מאד) בין כל פין לחוט אחד בלבד. מוודאים שאין קצר (מוודאים שיש התנגדות אינסופית) בין כל שניים משלושת הפינים.


שלב מס' 22 – סגירת "המכסה" בתקע זכר
במקום אחד בהיקף "המכסה" יש שגם (קטע שקוע בהיקף "המכסה", לאורך) ובמקום אחד בהיקף "הספל", לאורך, יש פס בולט מעט. סגירת "המכסה" אל "הספל" מתאפשרת רק כאשר הפס הבולט ב"ספל" נכנס אל השגם ב"מכסה". את הפס הבולט ב"ספל" קל יותר לאתר באמצעות מישוש, אבל אפשר גם לאתר אותו באמצעות ראיה. דוחפים את "הספל" על הכבל לכיוון "המכסה". יש לוודא שהפס הבולט ב"ספל" נמצא מול השגם ב"מכסה". ממשיכים לדחוף את "הספל" עד שהוא יכנס ל"מכסה". בנקודת כניסת "הספל" ל"מכסה", יתכן שיהיה צורך לסובב מעט את "הספל" כלפי "המכסה" בשני הכיוונים, עד לאיתור הנקודה המדויקת בה הפס הבולט ב"ספל" יכנס אל השגם ב"מכסה" – רק אז ניתן יהיה להכניס את "הספל" עד הסוף אל "המכסה". לאחר ש"הספל" הוכנס עד הסוף אל "המכסה", מחזירים את שני ברגיי נעילת "המכסה" (אותם הוצאנו בשלב מס' 1) אל מקומם ודוחפים אותם עד כמה שאפשר. לאחר מכן סוגרים אותם באמצעות מברג פיליפס.



יש להדק מעט את הברגים, אבל אין כל צורך להדק אותם חזק מאד. כל תפקידם של הברגים האלה הוא להחזיק את "המכסה" ו"הספל" צמודים זה לזה. למי שיש מברג מומנט (מברג עם מד-כוח) (Torque screwdriver) , מהדקים את הברגים למומנט של בין 8-10in-lbs (אינצ'-פאונדס), או בין -1.13N-m0.9 (ניוטון-מטר).

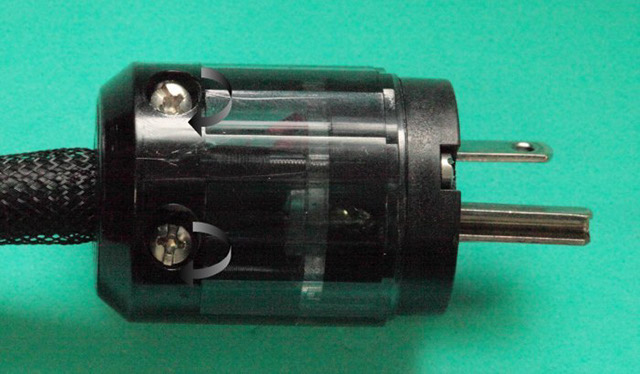

שלב מס' 23 – הידוק הכבל אל התקע זכר
סוגרים את שני הברגים הנמצאים בהיקף "הספל", סמוך למקום כניסת הכבל אליו (אותם פתחנו בשלב מס' 3). אין צורך ולא מומלץ להדק את הברגים חזק מאד, משום שזה עלול למעוך את הכבל. יש לסגור אותם עם מעט מאד כוח, כך שהכליבה בתוך "הספל" תנעל את הכבל למקומו.




שלב מס' 24 – בדיקה חוזרת
לאחר הסגירה של התקע זכר, בודקים שוב, כפי שבדקנו בשלב מס' 21 .
באמצעות רב-מודד במצב מדידת התנגדות מוודאים שיש הולכה טובה בין כל אחד משלושת הפינים לבין החוטים החשופים מבידוד בצד השני של הכבל. צריכה להיות הולכה טובה (התנגדות נמוכה מאד) בין כל פין לחוט אחד בלבד. מוודאים שאין קצר (מוודאים שיש התנגדות אינסופית) בין כל שניים משלושת הפינים.

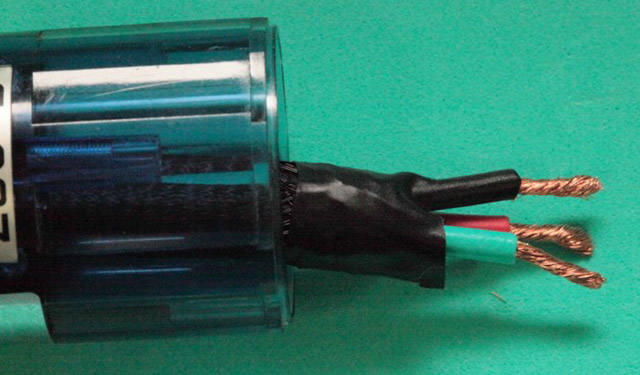

שלבים 25 עד 31 – הרכבת התקע נקבה (IEC)
רוב השלבים האלה מקבילים לשלבים מס' 18 עד 24 שבוצעו על התקע זכר, תוך כמה שינויים קלים.
בשלב מס' 26 בתקע נקבה (המקביל לשלב מס' 20 בתקע זכר), הסיכוך לא מתחבר לחוט ההארקה, חתכנו עד הסוף את חוט הסיכוך בשלב מס' 15 . ניתן לראות את זה בצילום הבא, הממחיש בעצם את שלב מס' 25 בתקע נקבה, (המקביל לשלב מס' 19 בתקע זכר):



הצילום הבא ממחיש את שלב מס' 26 בתקע נקבה, (המקביל לשלב מס' 20 בתקע זכר):

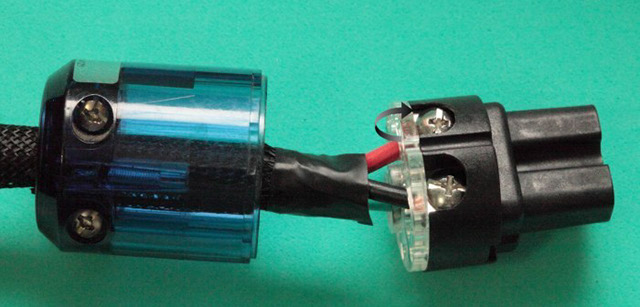

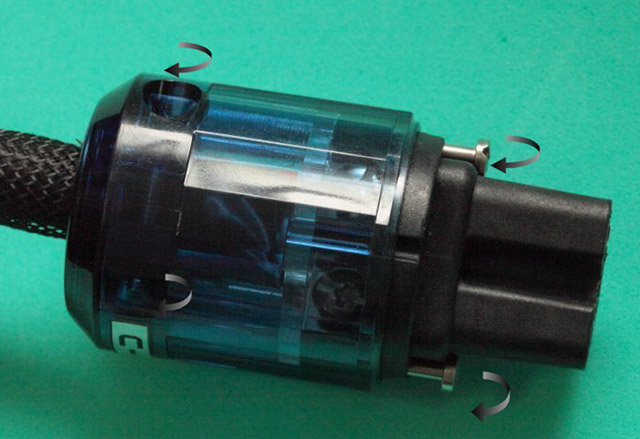

הצילום הבא ממחיש את שלבים מס' 28-29 בתקע נקבה, (המקבילים לשלבים מס' 22-23 בתקע זכר):



בשלבים מס' 27, 30 בתקע נקבה, (המקבילים לשלבים מס' 21, 24 בתקע זכר), שלבי הבדיקה והבדיקה החוזרת – בודקים את ההתנגדות בין הפינים של התקע זכר למגעים השקועים בתוך התקע נקבה.

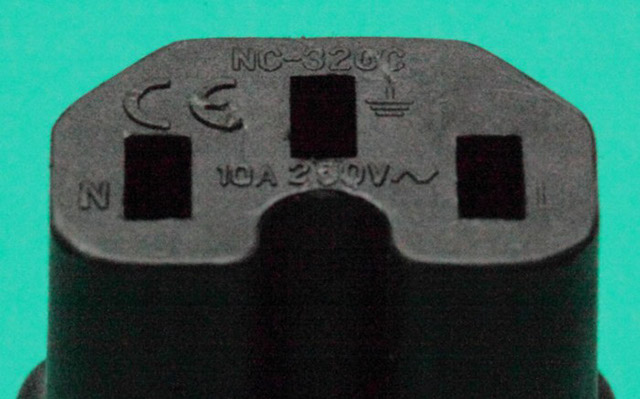

בתקע נקבה, מבחוץ, השקע של הארקה מסומן בסימן הארקה, השקע של הפאזה מסומן באות האנגלית L והשקע של האפס (ניוטרל) מסומן באות האנגלית N .
בצילום הבא, שקע ההארקה הוא למעלה, שקע הפאזה מימין ושקע האפס משמאל:




שלב מס' 32 – בדיקה סופית
הבדיקה הסופית היא בדיקה מעשית – חיבור הכבל לחשמל ולמכשיר כלשהו – ווידוא שהמכשיר אכן פועל.

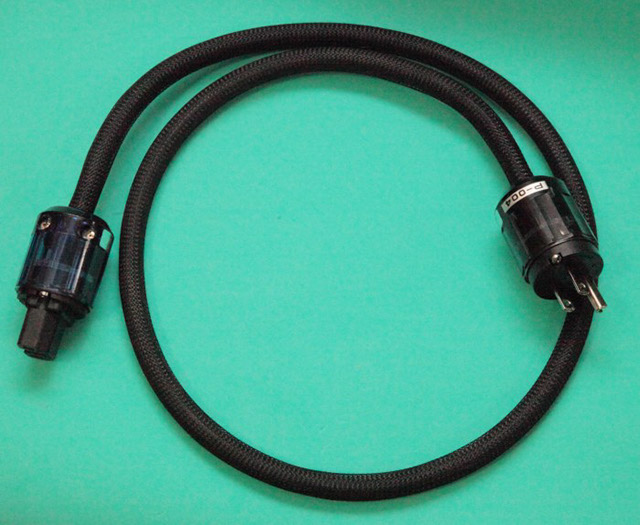

כך נראה הכבל המוכן, ראשית, הכבל הדק יותר, דגם NEP-3003 :



והכבל העבה יותר, דגם NEP-3001 :




שלב מס' 33 – הרצה
לאחר תום שלב מס' 32 , כבל החשמל בעצם מוכן לשימוש. ניתן לחבר אותו למכשיר המיועד במערכת השמע ולהנות מהאזנה למוסיקה דרך מערכת השמע. עם זה, כבל החשמל יישמע טוב יותר לאחר תקופת הרצה. ההרצה מתבצעת על ידי חיבור כבל החשמל אל מכשיר חשמל הפועל כל הזמן. זה יכול להיות אחד המכשירים במערכת השמע, או מכשיר אחר כלשהו, כמו מחשב. תקופת ההרצה המומלצת היא לפחות חמש יממות – יש הגורסים אפילו שבועיים.

בהצלחה ובהנאה!




hifimusic
אודות
תנאי שימוש
צור קשר
אוהבים את
hifimusic?
סקירות אודיו
הכל
הגברה
רמקולים
מקורות
אחר
סקירות מוזיקה
הכל
קלאסי
ג'אז
פופ/רוק/אלטרנטיבי
עולם/ישראלי/אחר
קישורים
מותגים על פי שם
מותגים על פי יבואן
מומלצים
הפורום
הרשם
לוח בקרה
הודעות אחרונות
