מיני DIY שלי - סוגר מבוסס נגד לכניסת RCA

במקום שתרכשו רכיב כזה מחברות שסתם יקחו לכם על זה הרבה כסף אני אלמד אותכם איך לעשות את זה בקלות.
רכיב זה מונע המכניסות הלא שמישות לתפקד כמיני אנטנות ולהכניס רעשים למערכת/

אני מדגיש זה לשימוש רק לכניסות - כלומר דוגמה: כניסת CD INPUT בPRE
אין להשתמש בסוגר זה ביציאה OUTPUTׁ - כדומה בנגני CD כי זה יקצר את המעגל ויכול לגרום לנזק בילתי הפיך.

מצרכים פלג RCA פשוט
נגד 470 אום
מלחם
שרוול מתכווץ בחום

יאללה מתחילים

מלחימים את הנגד מנקודת הפלוס למינוס

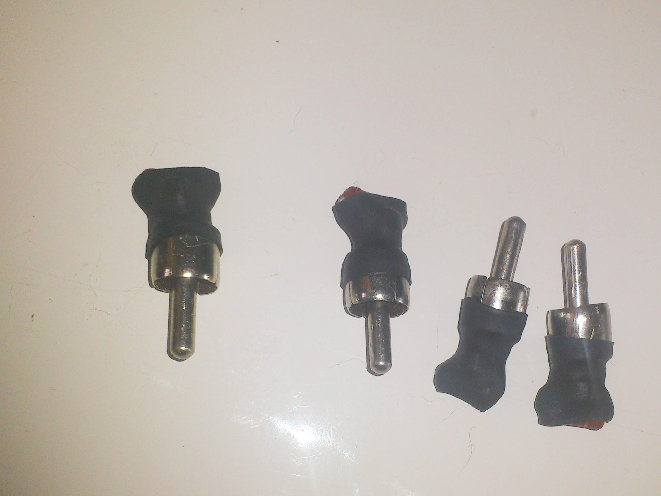

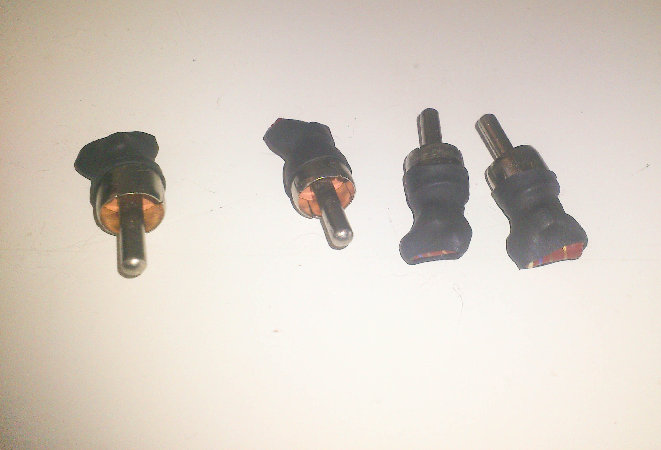

מלבישים שרוול מתכווץ בחום
ומחממים עד הכיוץ

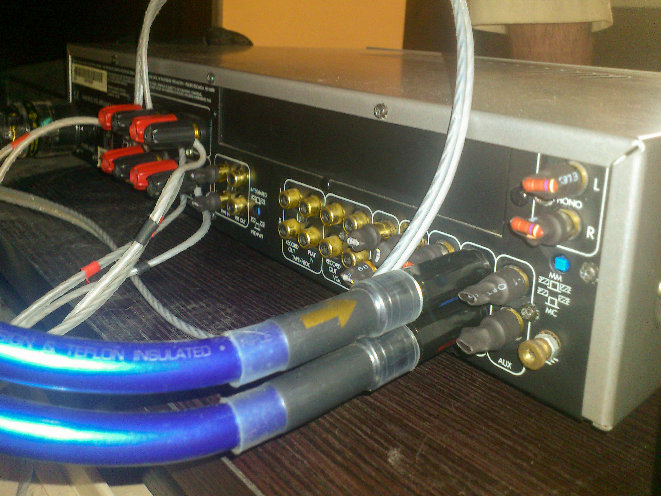

ככה זה נראה שזה מורכב על הפרויקט של על המגבר של ARCAM FMJ32


תהנו אמיגוס
(על אחריות המשתמש)

כל הכבוד

תודה
תשתמש בזה בחוכמה יאיבנה

נשתדל יאבוייה

יפה.

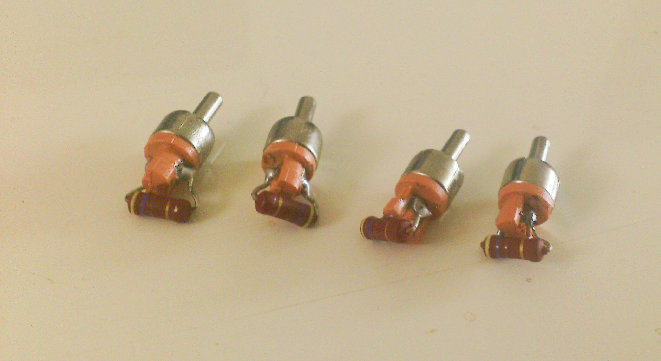

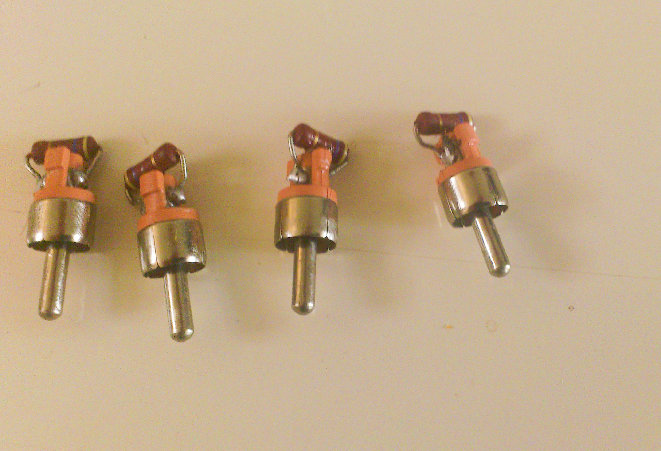

עדיף בהרבה לעשות את אותו דבר עם תקעי RCA (פשוטים וזולים) בעלי שרוול ממתכת, כמו בצילומים הבאים:





שרוול המתכת מונע חדירת רעשים בתדרי רדיו, אשר עבורם הנגד מהווה אנטנה לקליטה טובה.

אני עכשיו רוצה לעשות אותו דבר ליציאות של נגן
נראה לי אני צריך לשם זה לשם נגד עם ערך מעל 47 קילואום
ככה שזה לא יקצר את הדאק של הנגן

ליציאות יתאים כל נגד בערך של 10 קילו-אוהם או יותר.
לכניסות עדיף נגד של 75 אוהם, או אפילו קצר (חוט).

לקצר את החוט זה הכי גרוע זה להפוך את הכניסה לנטו אנטנה

לקחתי ערך 470 אום בכניסה כמקדם ביטחון שאם תהיה טעות בהכנסה ליציאה הנזק לא יהיה גדול יחסית

נהפוך הוא, ככל שהערך של הנגד גבוה יותר, כך הוא יעיל יותר כאנטנה.


אין גבול למקדמי זהירות שאפשר לנקוט. הבטוח ביותר זה להכניס לשקעים הפנויים תקעים בעלי שרוול ממתכת ללא כל נגד.
כדי למנוע בלבול בין כניסות ליציאות, אפשר להשתמש בתקעים בצבעים שונים לכל אחד מהשניים, למשל, תקעים עם פס שחור לכניסות ותקעים עם פס אדום ליציאות.
